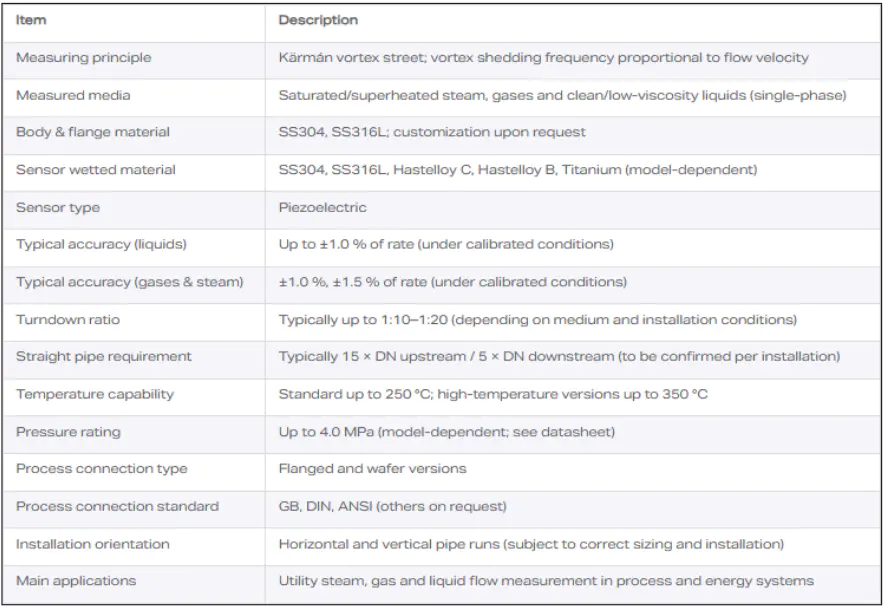

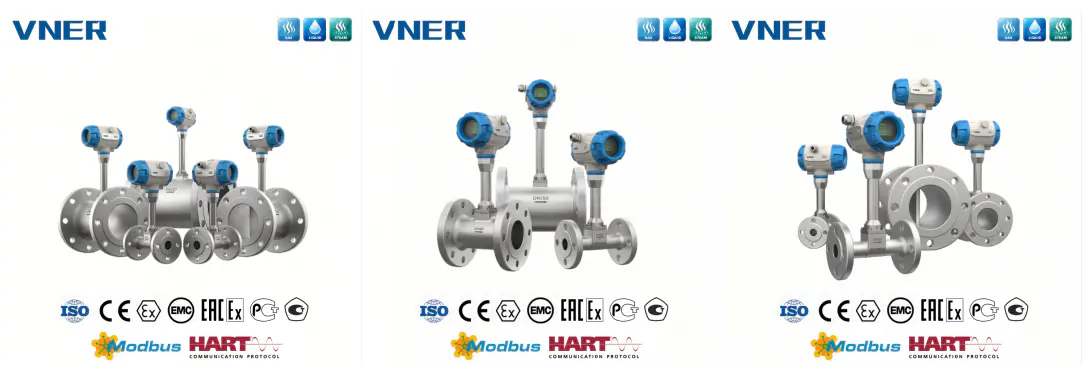

Hvorfor bliver en Vortex-flowmåler ustabil - eller holder endda op med at virke - efter installation?


Har du nogensinde oplevet et hvirvelflowmåler, der viser dårlig nøjagtighed, store signaludsving eller endda fuldstændigt signaltab efter installation?

I mange tilfælde er hovedårsagen ikke selve instrumentet, men snarere forkert dimensionering og installationspraksis. Vortex flowmålere er meget følsomme over for hastighedsprofil, strømningsregime og rørkonfiguration. Små afvigelser i disse detaljer kan føre til væsentlige målefejl.

Denne artikel forklarer de vigtigste tekniske principper bag korrekt dimensionering, valg af reducering og krav til lige rør baseret på industristandarder og verificeret eksperimentel forskning.


1. Meter Størrelse for Bredt Turndown Ratio: Hvorfor diameterreduktion ofte er nødvendig

For at opnå en bredt turndown-forhold og sikre tilstrækkelig signalstyrke ved lave strømningshastigheder, er det almindelig ingeniørpraksis at reducere flowmålerens diameter i forhold til rørledningen for at øge væskehastigheden.

For hastighedsprofilafhængige flowmålere -såsom:

  • Vortex flowmålere
  • Hvirvel (vortex præcession) flowmålere
  • Elektromagnetiske flowmålere

denne diametertilpasning opnås typisk vha koncentriske reduktionsgearer .


Generelt dimensioneringsprincip

  • I de fleste applikationer er flowmålerens nominelle diameter skal være lig med eller mindre end rørdiameteren .
  • For vortex flowmålere er den beregnede målerstørrelse ofte en til to nominelle størrelser mindre end rørledningen.

Eksempel

  • Rørledning: 8" (DN200)
  • Vortex flowmåler: 4" (DN100)

I særlige tilfælde - som f.eks oliedepot-overførsel eller lav-flow nitrogenmåling — Endnu større reduktioner kan anvendes for at imødekomme ekstreme nedlukningskrav.

Overdimensionering er dog stadig et hyppigt problem. I flere projekter blev der valgt vortex flowmålere for stor , hvilket resulterer i:

  • Utilstrækkelig hastighed under normal drift
  • Drift uden for det effektive måleområde
  • Alvorlig signalustabilitet efter idriftsættelse

Sagsnotat:

For nitrogenservice med en 4" rørledning valgt til opstartsbehov repræsenterer installation af en 1/2" vortex flowmåler en ekstrem reduktion. Både pipeline dimensioneringslogikken og målervalget kræver omhyggelig revaluering.

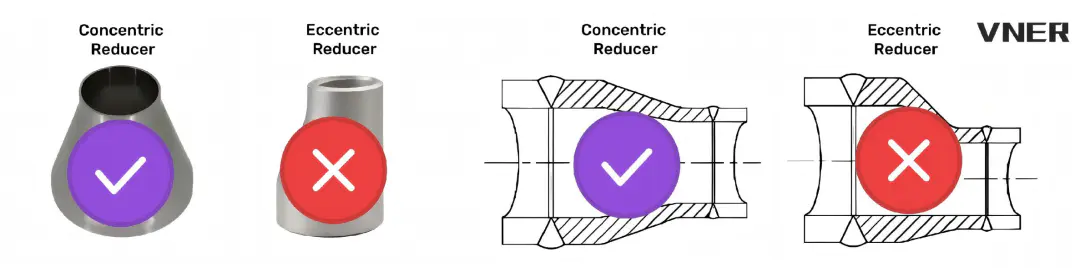

2. Valg af reduktion: Brug altid koncentriske reduktioner

Når der er behov for reduktion eller udvidelse af rørdiameteren i installationer af vortex-flowmåler:

Der skal anvendes koncentriske reduktionsgearer.

Excentriske reduktionsgearer skaber asymmetriske hastighedsprofiler, der væsentligt forringer målenøjagtigheden i hastighedsfølsomme instrumenter.

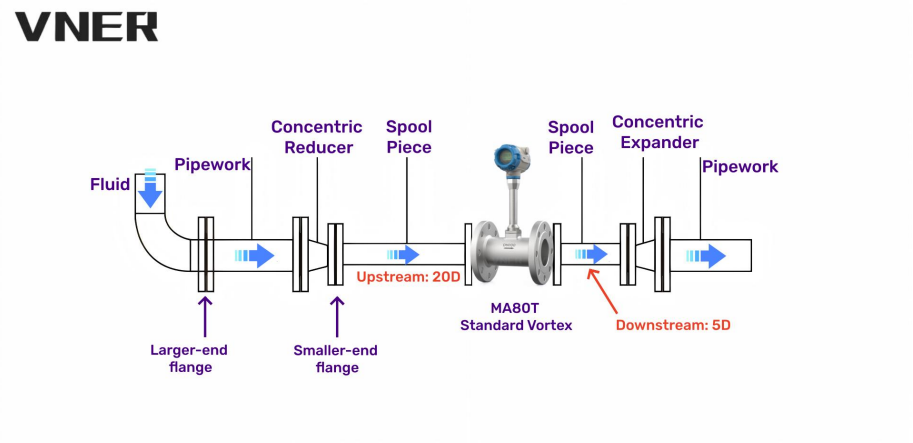

3. Krav til lige rør til installationer med reduceret diameter

Krav til reduktionsgeometri


For at minimere flowforvrængning:

  • Den keglevinklen α på reduktionsventilen bør ikke overstige 15°
  • Under denne betingelse kan reduktionsrøret behandles som en del af den lige rørlængde

Begge dele opstrøms og nedstrøms reduktionsgearer skal være koncentriske, gradvise reduktionsgearer.


4. Minimumskrav til opstrøms lige længde (typiske værdier)



Opstrøms forstyrrelsestype

Generelt påkrævet lige længde

Ingen forstyrrelse

15D

Koncentrisk reduktionsgear

15D

Koncentrisk ekspander

18D

Enkelt 90° albue

20D

To 90° albuer (samme plan)

25D

To 90° albuer (forskellige planer)

40D

Ventil

50D

D = indvendig rørdiameter


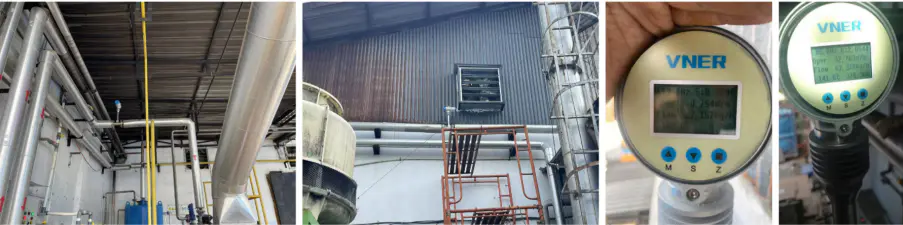

5.Generelle installationsbetingelser for Vortex-flowmålere


Et korrekt installeret hvirvelflowmåler skal opfylde følgende betingelser:

a) Installeret vandret eller lodret (for væsker: bund-til-top strømningsretning) i et rør, der matcher den nominelle diameter

b) Tilstrækkelige, uhindrede opstrøms og nedstrøms lige rørlængder som specificeret

c) Koaksial justering med rørledningen; pakninger må ikke trænge ind i flowet

d) Flersektionsrør skal forblive lige med minimal akseforskydning

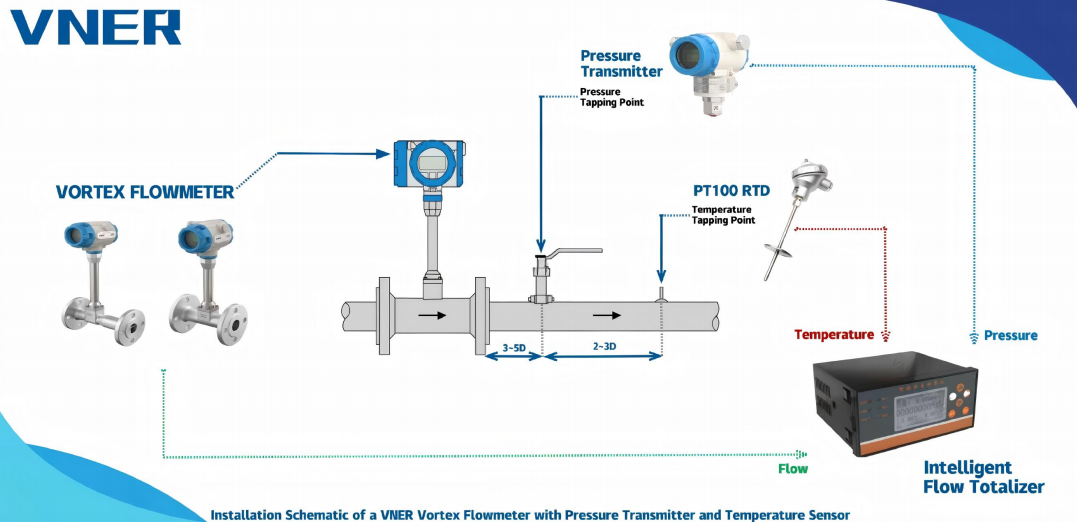

e) Temperaturmåling:

  • Gerne via indbygget termobrønd
  • Ellers skal du finde sensoren 2–5D nedstrøms

f) Trykmåling:

  • Gerne via indbygget trykudtag
  • Ellers skal du finde tapning 2–7D nedstrøms

g) Ingen ventiler eller bypass-ledninger inden for de lige rørsektioner

h) Ingen flowreguleringsventiler opstrøms for måleren

i) Hvis der er gasbobler eller urenheder til stede, skal du installere separatorer eller filtre opstrøms for det lige løb

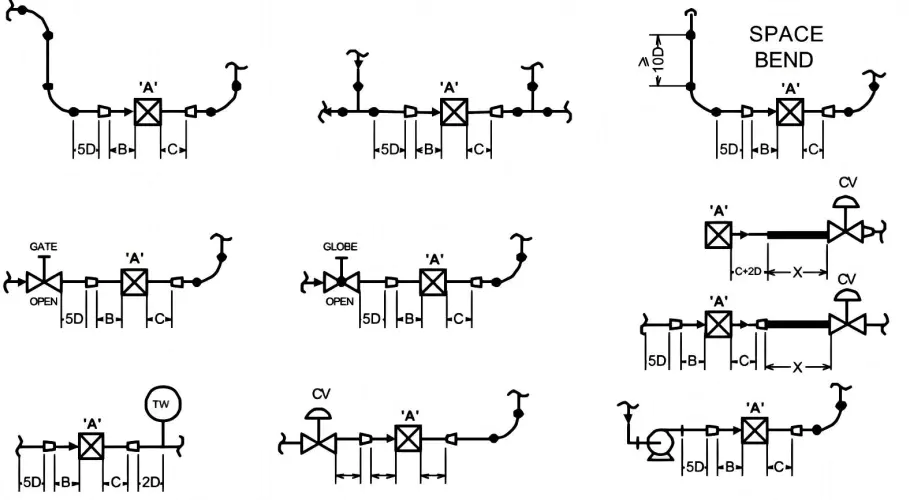

6. Typiske lige rørlængder (måling af lukket rør)

Opstrøms konfiguration

Upstream Længde

Nedstrøms Længde

Koncentrisk reduktionsgear fully open gate valve

≥15D

≥5D

Enkelt 90° albue

≥20D

≥5D

To 90° albuer (samme plan)

≥25D

≥5D

To 90° albuer (forskellige planer)

≥40D

≥5D


7.Ventilplacering og tofasede flowovervejelser

  • Undgå ventiler eller bypass i nærheden af flowmåleren
  • Trykreduktionsventiler kan forårsage faseændring nedstrøms
  • To-faset flow (gas i væske eller væske i gas) skal undgås
  • Brug gasudskillere eller filtre opstrøms, hvis det er nødvendigt


8. Hvorfor excentriske reduktionsmidler bør undgås

Coriolis masseflowmålere og positive forskydningsmålere er uafhængige af hastighedsprofilen.

Alle andre flowmålere er hastighedsprofilafhængige og kræver lige opstrøms og nedstrøms rørlængder.

Vigtig branchevejledning:

  • Installationskrav til differenstrykanordninger skal overholde ISO 5167-1
  • For andre flowmålere skal fabrikantens installationsvejledninger følges nøje
  • Excentriske reduktionsgearer forstyrrer hastighedsprofilerne alvorligt og bør ikke bruges i nærheden af hastighedsafhængige målere


9. Effekt af koncentriske reduktioner på hastighedsprofil (eksperimentel bevis)

Eksperimentelle undersøgelser udført af TNO og Delft Hydraulics ved hjælp af luft og vand demonstrere:

  • En koncentrisk reducering med et diameterforhold D_meter / D_pipe ≈ 0,44 kan konvertere en asymmetrisk hastighedsprofil til en næsten symmetrisk (asymmetri < 2%)
  • Den downstream velocity profile resembles a plug-type velocity profile (PTVP)
  • Kl 5D nedstrøms , forbliver profilen stabil på tværs af:
    Re = 50.000–250.000 (luft)
    Re = 20.000–500.000 (vand)
  • Koncentriske reduktionsgear fjern ikke hvirvel , især det forårsaget af rumlige bøjninger
  • De-swirl-enheder kan kræve ≥6D længde , afhængig af hvirvelstigning


Resumé af fund

  • Koncentriske reduktionsgear significantly improve velocity symmetry
  • Deny do not remove swirl
  • Kun koncentriske reduktionsgear giver denne fordel
  • Excentriske reduktionsgear introducerer alvorlig hastighedsforvrængning


10. Krav til lige rør til installationer med reduceret diameter

(D_meter / D_pipe ≤ 0,7)

Måler type "A"

Opstrøms "B"

Nedstrøms "C"

Ekstra længde til nedstrøms kontrolventil

Vortex

5 5 25

Swirl

3 1 25

Coriolis

N/A

N/A

30

Ultralyd

5 5

Se producenten

Denrma

5 5 N/A

Elektromagnetisk

5 5

N/A


Final Engineering Takeaway

Når en vortex-flowmåler underpræsterer, er årsagen sjældent "instrumentkvalitet".

Oftere er det en problem på systemniveau involverer:

  • Forkert diametervalg
  • Forkert reduktionstype
  • Utilstrækkelig lige rørlængde
  • Forvrænget hastighedsprofil

Correct sizing koncentriske reduktionsgearer disciplined piping design er grundlaget for stabil, nøjagtig måling af vortex-flow.

Hvis du designer flowfeltet korrekt, vil instrumentet gøre sit job.
