Hvad gør en Coriolis-masseflowmåler til den ultimative løsning til højnøjagtig måling i moderne industri?

Midt i den dybtgående transformation af Industry 4.0 er væskemålingspræcision ikke længere kun en teknisk parameter; det er blevet en kerneværdi til måling af automatiseret produktionseffektivitet og intelligente overvågningsniveauer. Med sin undergravende designfilosofi er den Coriolis masseflowmåler har fuldstændig brudt lænker af traditionel volumetrisk måling, som ofte er begrænset af miljøfaktorer som temperatur, tryk og væsketæthed. I øjeblikket trænger denne teknologi hurtigt igennem avancerede fremstillingssektorer såsom petrokemikalier, fødevarer og farmaceutiske produkter, halvlederfremstilling og marineindustrien, og bliver den anerkendte "guldstandard" for kompleks væskeovervågning. Efterhånden som globale industrier drejer mod CO2-neutralitet og affaldsreduktion, giver evnen til at måle masse direkte det ultimative datagrundlag for ressourceoptimering og sporing af CO2-fodaftryk.

Hvad er et Coriolis-masseflowmåler?

En Coriolis masseflowmåler er et sofistikeret præcisionsinstrument designet ud fra klassiske dynamiske principper, specifikt Coriolis-effekten. Med hensyn til fysisk essens er det generationer bortset fra traditionelle blænde-, turbine- eller elektromagnetiske flowmålere. Konventionelle enheder måler for det meste væske "volumen", som er meget modtagelig for interferens fra termisk ekspansion eller sammentrækning. I modsætning hertil måler et Coriolis-måler den "sande masse" af væsken - en fysisk mængde, der forbliver konstant under enhver driftstilstand, uanset om væsken er en kogende væske eller en komprimeret gas.

Indvendigt består dens kerne af et eller to målerør, der holdes i en tilstand af præcist kontrolleret vibration. En højfrekvent lille aktuator (drivspole) driver målerørene til at vibrere ved deres specifikke naturlige frekvens, ligesom en stemmegaffel. Dette design udnytter på genial vis den inertikraft, der genereres af væskepartikler, der bevæger sig i et vibrerende system, og konverterer den abstrakte egenskab af masse til opfangelige mekaniske signaler. Denne tilgang til direkte måling eliminerer behovet for komplekse tæthedsberegninger, hvilket giver en "enkelt-sandhedskilde" for procesingeniører.

Hvordan virker en masseflowmåler?

For at forstå denne flowmålers funktionsmekanisme dybt, er vi nødt til at observere væskens dynamiske mekaniske opførsel, når den kommer ind i de højfrekvente vibrerende rør. Denne proces kan opdeles i fire centrale tekniske faser:

Højfrekvent vibrationsexcitation: Når flowmåleren starter, driver aktuatoren målerørene til at producere mikrovibrationer ved en høj frekvens (typisk 400-1000 Hz). I en statisk tilstand (ingen flow) er hele rørets vibrationscyklusser fuldstændig synkroniseret i både tid og rum. Sensorerne ved ind- og udløb registrerer identiske sinusbølger.

Inddragelse af Coriolis Force: Når væske eller gas begynder at strømme gennem de vibrerende rør ved høj hastighed, forsøger de bevægelige væskepartikler på grund af inerti at modstå rørenes periodiske vibrationer. På indløbssiden modstår væsken at blive skubbet væk fra vibrationscentret; på udløbssiden modstår den at blive trukket tilbage. Denne interaktionskraft er kendt i fysik som "Coriolis Force".

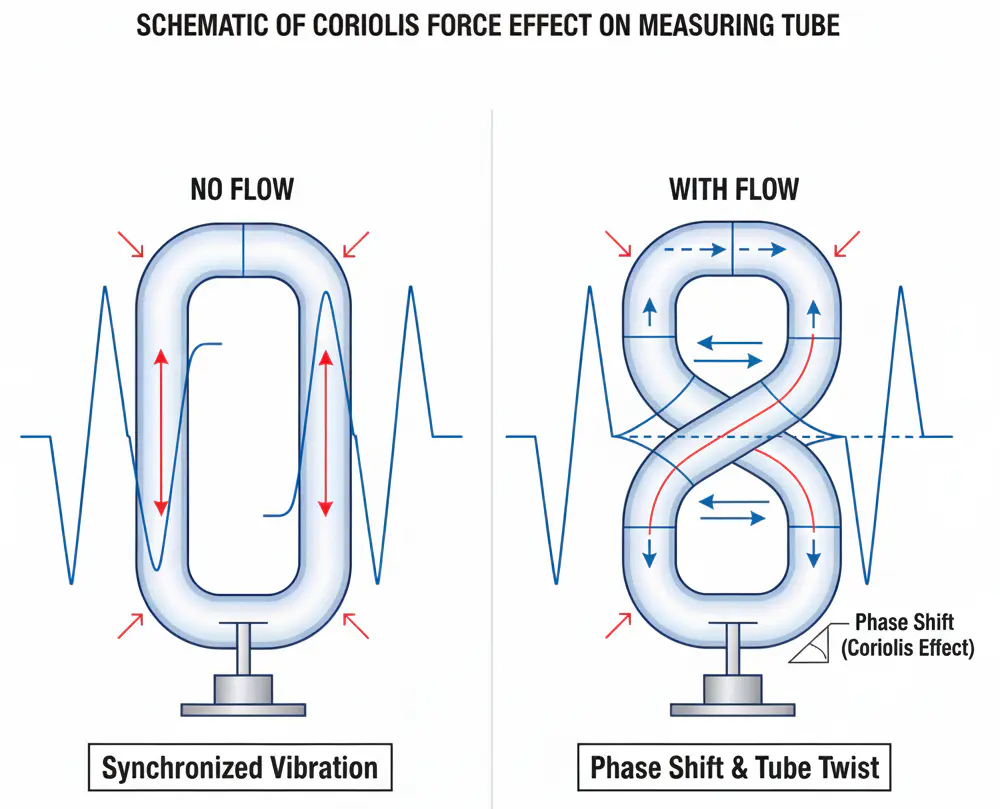

Mekanisk deformation og vridning: Coriolis-kraften virker i modsatte retninger på indløbs- og udløbshalvdelen af røret, hvilket får røret til at gennemgå en subtil "vridning" eller "deformation", der er usynlig for det blotte øje. Denne mekaniske vridning er direkte proportional med massestrømningshastigheden - jo mere masse der bevæger sig igennem, jo ​​større kraft er der, og jo større er vridningen.

Faseskift-konvertering og dataafkodning: Denne deformation forstyrrer synkroniseringen mellem de to ender af røret. Sensorer installeret ved indgangs- og udgangsenden fanger "Phase Shift" (tidsforsinkelse) mellem de to vibrationssignaler. Gennem højtydende digital signalbehandling (DSP)-chips konverterer systemet øjeblikkeligt denne mikrosekunds tidsforskel til ekstremt nøjagtige masseflowaflæsninger, mens den samtidig beregner tæthed ud fra ændringen i egenfrekvens.

Hvad er de væsentlige fordele ved Coriolis flowmålere?

Årsagen Coriolis flowmålere har erstattet traditionelle i mange avancerede industrielle scenarier stammer fra en kombination af næsten kompromisløse tekniske fordele:

Uovertruffen målenøjagtighed og gentagelighed: Moderne Coriolis-målere kan give massemålingsnøjagtighed så høj som ±0,1 % eller endda ±0,05 %. Dette præcisionsniveau er kritisk for depotoverførsel, hvor selv en fejl på 0,5 % kan føre til millioner af dollars i tab over et år. Den høje repeterbarhed sikrer, at fremstillingsprocessen forbliver ensartet batch efter batch.

Overlegen vibration og miljømæssig immunitet: Instrumentets interne driftsfrekvens er typisk indstillet præcist omkring 400 Hz. Denne højfrekvente operation fungerer som et naturligt "filter", der gør det muligt for enheden at skelne sit eget målesignal fra den lavfrekvente mekaniske støj, der er almindelig i industrielle miljøer - såsom brøl fra store pumpesæt, industrielle kompressorer eller skibshovedmotorer. Dette sikrer ekstrem høj læsestabilitet selv under de mest "støjende" anlægsforhold.

Forenklet teknisk implementering og lav livscyklusvedligeholdelse:

• Ingen krav til lige rør: I modsætning til turbine- eller ultralydsmålere, der kræver 10-20 diametre af lige rør for at stabilisere flowprofiler, er en Coriolis-måler uafhængig af flowprofilen. I trange rum som offshore platforme eller skibskahytter sparer dette enorme mængder plads og tekniske omkostninger.
• Ingen bevægelige dele i strømmen: Der er ingen lejer, der skal slides eller rotorer, der tilstopper. Dette resulterer i en utrolig lav total ejerskabsomkostning (TCO) og høj oppetid for kritisk infrastruktur.

"Digital sensor" med multi-parameter integration: En enkelt Coriolis-måler giver en "treenighed" af data: Masseflow, Densitet og Temperatur. Ved at integrere disse værdier kan måleren også udsende volumenflow og koncentration, hvilket effektivt erstatter tre separate instrumenter med én digital node.

VNER AC-, AG- og AH-serien: Specialiserede løsninger til industrielle udfordringer

For at imødekomme de forskellige og ofte ekstreme krav fra moderne industri har VNER udviklet tre specialiserede serier af Coriolis-masseflowmålere, som hver er konstrueret til specifikke driftsmiljøer og regulatoriske standarder.

1. AC Series Coriolis Mass Flowmåler: Flagskibet for alsidige industrielle applikationer

Den AC Series Coriolis masseflowmåler repræsenterer toppen af VNERs flagskibsteknologi, designet til at fungere som en alsidig "arbejdshest" til højpræcisions masseflow og tæthedsmåling på tværs af det bredeste udvalg af industrisektorer.

• Teknisk ekspertise og signalintegritet : Drevet af A-Series fuld-digital senderplatform, den udnytter avanceret digital signalbehandling (DSP) til at håndtere ultralavt flow-signaler med lethed. Den integrerede MFD™ (Multi-Frequency Drive) teknologien giver enestående stabilitet, selv ved tilstedeværelse af medført gas eller gas-væske tofasede forhold, som typisk får traditionelle målere til at svigte.

• Ekstreme specifikationer : Den kan prale af en massestrømsnøjagtighed på op til ±0,05 % og kan modstå driftstryk op til 15,0 MPa . Dens termiske modstandsdygtighed er uovertruffen, med modeller, der er i stand til at operere i kryogene zoner ved -196°C eller i ekstrem varme op til 380°C .

• Nøgleapplikationer : Det er det foretrukne valg til præcisionskemisk dosering, kulbrinteblanding i raffinaderier og højtryks kemiske injektionsskinner i krævende offshore-miljøer.



2. AG CNG/LNG specialiseret Coriolis-masseflowmåler: Dedikeret til CNG- og LNG-brændstof

Den AG CNG/LNG Specialiseret Coriolis-masseflowmåler er en højt specialiseret linje udviklet specifikt til naturgasværdikæden, med fokus på de unikke udfordringer ved overførsel af komprimeret naturgas (CNG) og flydende naturgas (LNG).

• Højtryk og kryogen modstandskraft : AG CNG015-modellen er bygget til at overleve det ekstreme tryk fra køretøjsbrændstof, vurderet til op til 40,0 MPa . Omvendt er LNG-modellerne optimeret til den kryogene virkelighed af flydende metan, og opretholder den strukturelle integritet ved -196°C for at forhindre utætheder og unøjagtigheder.

• Smarte algoritmer til gasmåling : Med den proprietære A-GAS™ algoritme , denne serie giver ultrahøj frekvens opløsning for at eliminere fejl, der typisk er forårsaget af lav gastæthed og høj strømningshastighed. Dette sikrer en certificeret batchpåfyldningsnøjagtighed på ±0,50 % .

• Nøgleapplikationer : Vigtigt for CNG-dispensere på detailstationer, storstilet LNG-skibsbunkring og trailerlosning ved virtuelle pipeline-satellitstationer.



3. AH Hygienic Coriolis Mass Flowmåler: Standarden for hygiejniske og aseptiske processer

Den AH Hygienic Coriolis masseflowmåler er dedikeret til den sanitære verden, hvor renlighed og præcision er lige så vigtigt. Det er skræddersyet til fødevare-, drikkevare-, mejeri- og medicinalindustrien.

• Aseptisk teknik : Sensoren har en selvdrænende, dødzonefri strømningsbane, der eliminerer risikoen for bakterievækst. Befugtede dele er poleret til en standard Ra 0,8 μm , med højpolering Ra 0,38 μm mulighed for de mest følsomme farmaceutiske væsker. Det er fuldt ud CIP/SIP-kompatibel , hvilket betyder, at den kan gennemgå gentagne højtemperatursteriliseringscyklusser uden at afvige i nøjagtighed.

• Materiale og overholdelsesintegritet : Alle fugtede komponenter er fremstillet af SS316/SS316L og er fuldt kompatible med ASME BPE og andre globale sanitære standarder, der sikrer det højeste niveau af produktsikkerhed.

• Nøgleapplikationer : Kritisk for fedtstandardisering i mælkeforarbejdning, præcis ingrediensdosering i bryggerier og bufferforberedelse i farmaceutisk fremstilling, hvor sporbare batch-registreringer er obligatoriske.



Sammenligningstabel over almindelige flowmålingsteknologier

Hvilke væsker kan en Coriolis-måler måle?

Den Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

Ekstrem kompleks væskehåndtering: Den udmærker sig ved at måle højviskose polymerer, der ville gribe en turbinemåler, udvinde slam med ikke-newtonske væskekarakteristika og slibende suspensioner. I den farmaceutiske sektor understøtter dens "full-drain" design Clean-in-Place (CIP) og Sterilization-in-Place (SIP), hvilket sikrer ingen krydskontaminering mellem batches.

Industriel gasmåling med høj præcision: Gasser er meget komprimerbare, hvilket gør volumetrisk måling til et mareridt. En Coriolis-måler ignorerer tryksvingninger og måler gasmolekylerne direkte. Dette gør det til det foretrukne valg til højtryksoverførsel af naturgas, brinttankstationer og industriel distribution af ren gas.

Dobbeltfasede flowudfordringer og grænser: Historisk set fik "slug flow" eller høj gasindblanding Coriolis-målere til at gå i stå. Den næste generation af målere bruger dog "Multi-Frequency Drive" og avancerede DSP-algoritmer til at opretholde vibration, selv når væsken er en rodet blanding af olie, vand og gas. Dette er et gennembrud for olie- og gasindustrien, især inden for brøndhovedovervågning, hvor separatorudstyr er for dyrt at installere.

Ofte stillede spørgsmål om Coriolis flowmålere

1: Hvorfor er en Coriolis-måler dyrere end andre typer? A1: Startomkostningerne er højere på grund af den komplekse fremstilling af de vibrerende rør og den sofistikerede elektronik, der kræves til mikrosekunds signalbehandling. Men når man medregner manglen på lige rørføringer, fjernelse af temperatur-/tryktransmittere og designet uden vedligeholdelse, er "Total Cost of Ownership" ofte lavere over en 5-årig periode.

2: Betyder målerens orientering noget under installationen? A2: Ja. Til væskeanvendelser foretrækkes positionen "rør ned" for at forhindre luftbobler i at blive fanget. Til gasapplikationer er "tubes-up" bedst for at lade eventuel kondenseret fugt løbe ud. Sidemontering anvendes til selvdrænende gylle.

3: Kan en Coriolis-måler blive beskadiget af luft i ledningen? A3: Generelt nej. Selvom luft kan forårsage en midlertidig "målefejl" eller "støj" i signalet, beskadiger den ikke måleren mekanisk. Elektronikken er designet til at genvinde signalet, så snart væskestrømmen vender tilbage til normal.

4: Er der en maksimal viskositetsgrænse for disse målere? A4: Der er ingen teoretisk grænse for Coriolis-effektens fysik. Men i praksis bestemmes grænsen af ​​trykfaldet. Ekstremt viskøse væsker kræver mere pumpetryk for at bevæge sig gennem målerens buede rør.

5: Hvor ofte skal jeg genkalibrere en Coriolis-måler? A5: Fordi der ikke er nogen bevægelige dele, der skal slides, er "nulpunktet" utrolig stabilt. Mange industrier omkalibrerer kun hvert 2. til 5. år, eller når som helst lovmæssige krav tilsiger det. Hvis måleren ikke er udsat for ekstrem korrosion eller erosion, forbliver dens kalibreringsfaktor bemærkelsesværdig konstant.

Som den ultimative løsning til høj-nøjagtig måling i moderne industri, er den udbredte anvendelse af Coriolis Mass Flowmeter markerer et totalt spring fra "æraen med rå volumetrisk måling" til "æraen med præcis massekontrol." Ved at levere en enkelt, pålidelig og multi-parameter datakilde, giver det ingeniører mulighed for at optimere deres processer med hidtil uset granularitet. Uanset om det er at sikre den nøjagtige smagsprofil af en læskedrik eller at styre varetægtsoverførslen af ​​millioner af gallons LNG, står Coriolis-måleren som den mest pålidelige vagtpost i verden af ​​væskedynamik. Med den kontinuerlige iteration af sanseteknologi og computerkraft vil denne intelligente enhed uden tvivl spille en uerstattelig rolle i fremtidens grønne fabrikker og globale energiomstilling.
