VNFT ultralydsflowmåler Producenter

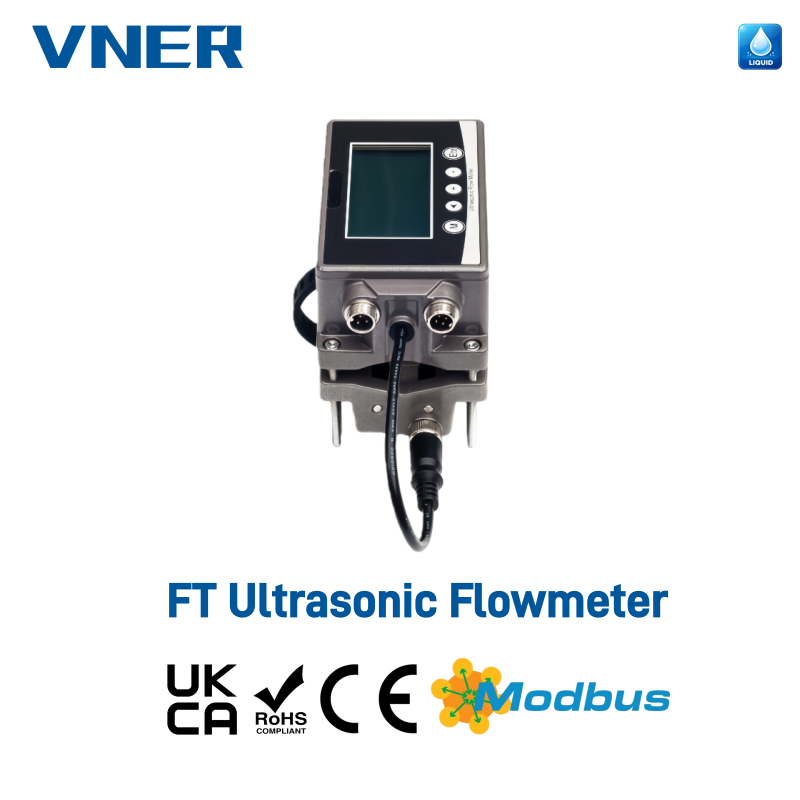

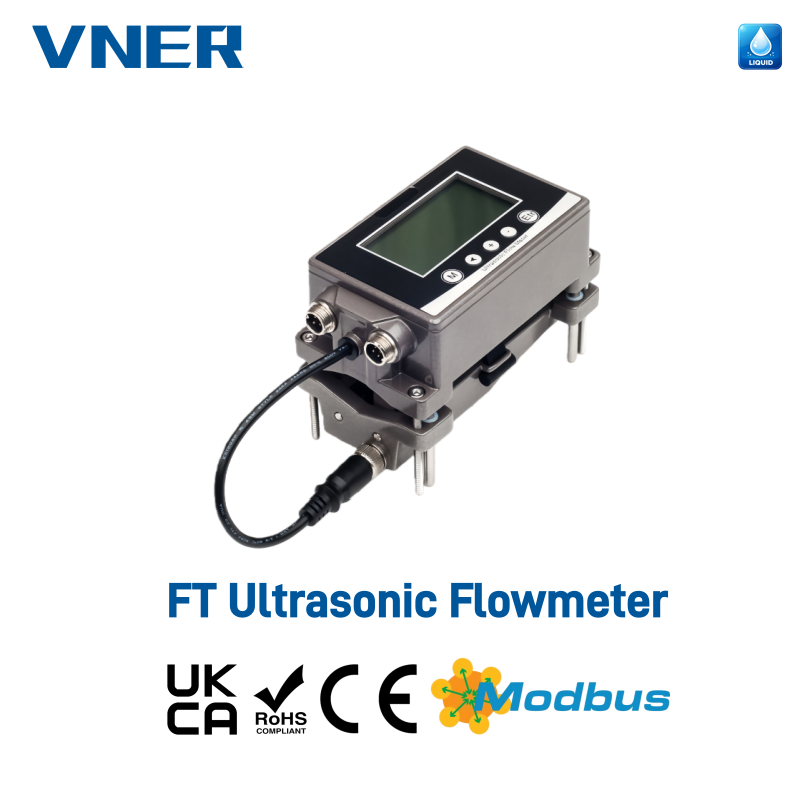

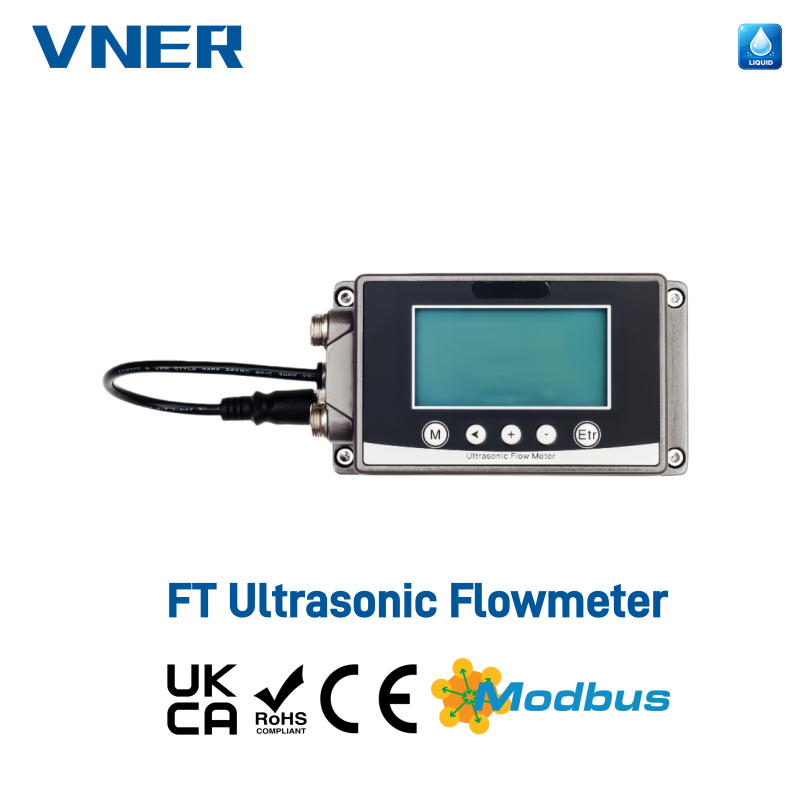

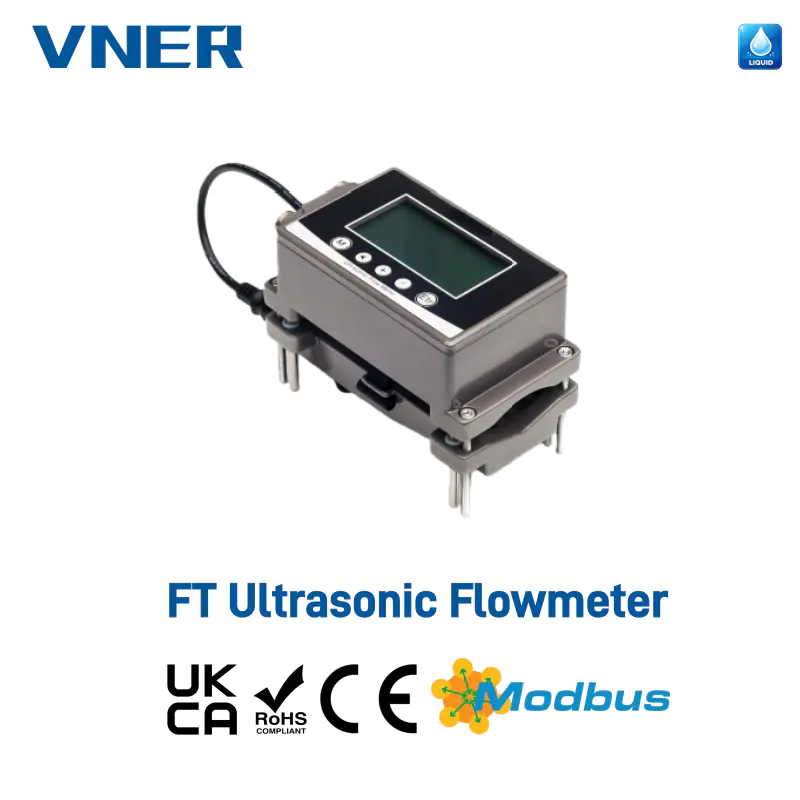

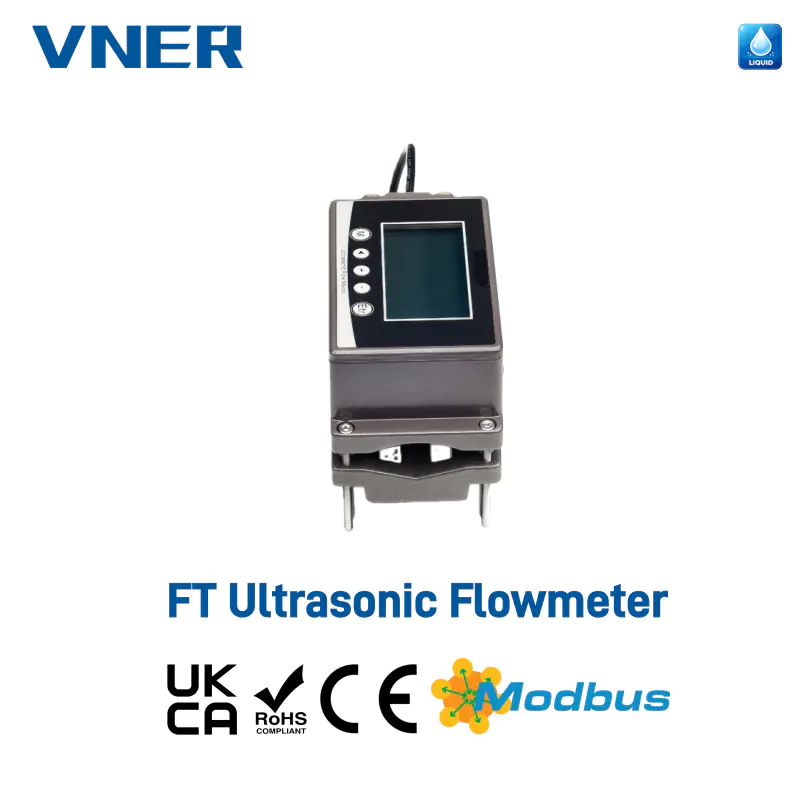

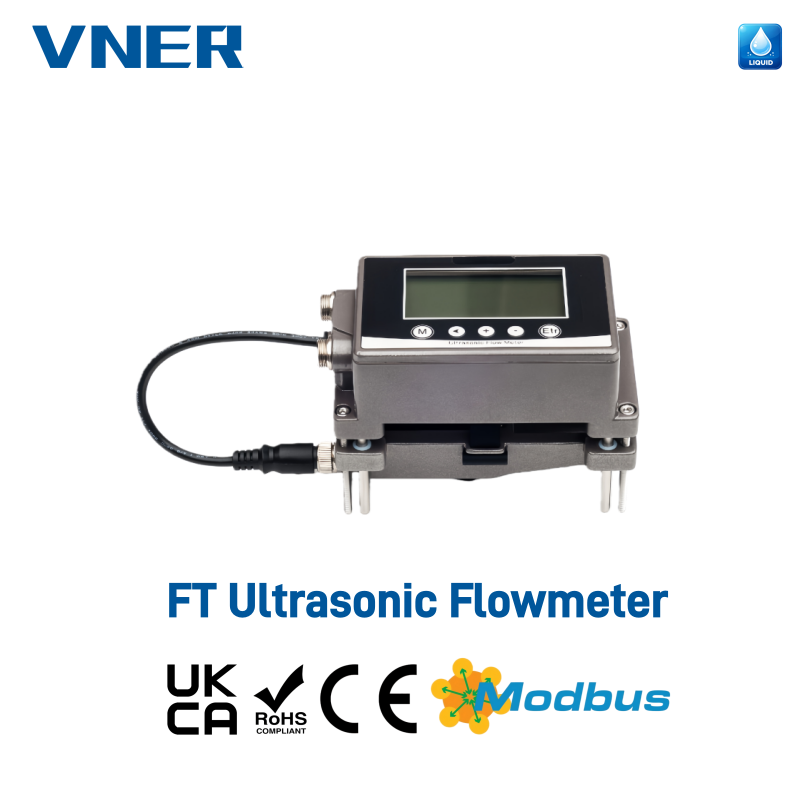

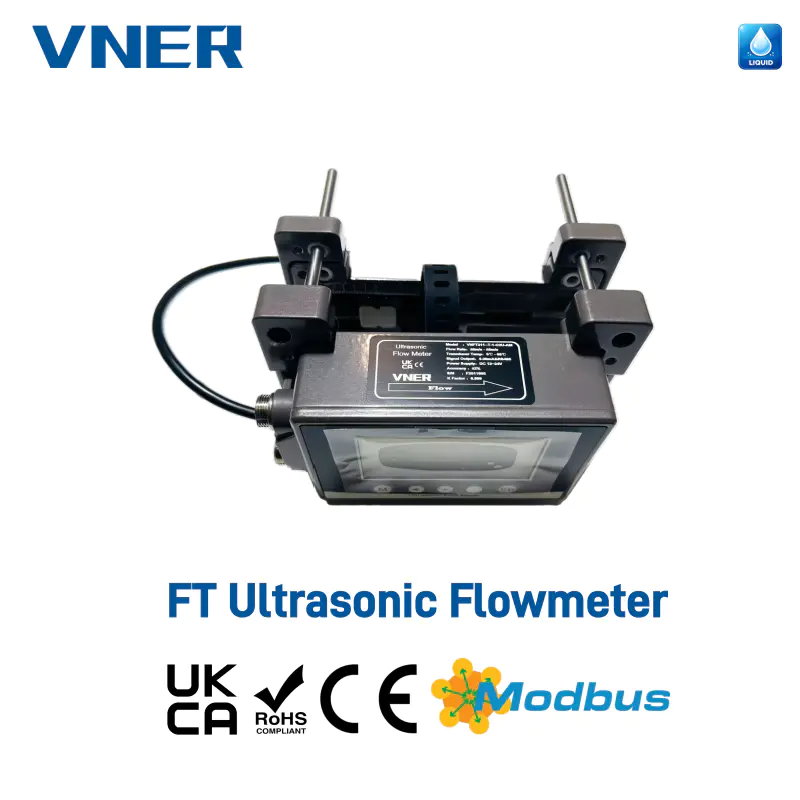

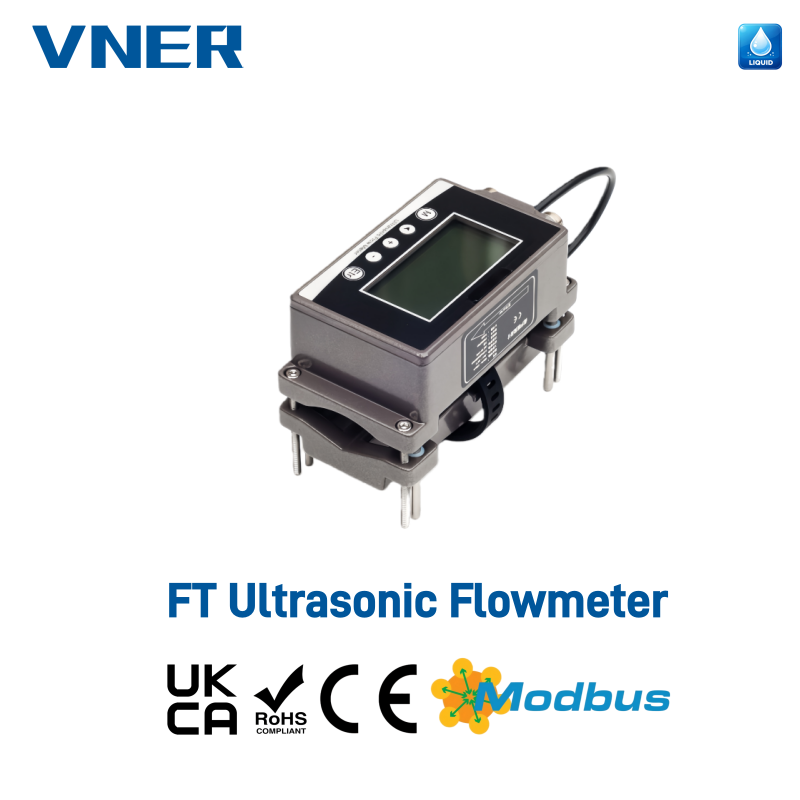

VNFT211 Clamp-On ultralydsflowmåler

Lille rørstørrelse løsning (DN15–DN65)

Arbejdsprincip

VNFT211 ultralydsflowmåleren fungerer baseret på transit-time ultralydsmåleprincip . To eksterne klemme-ultralydstransducere er monteret på den ydre overflade af røret. Ved at sende og modtage ultralydssignaler opstrøms og nedstrøms gennem rørvæggen og væskemediet, beregner instrumentet tidsforskellen forårsaget af væskestrømningshastigheden.
Denne tidsforskel er direkte proportional med flowhastigheden, hvilket muliggør nøjagtig flowmåling uden direkte kontakt med procesmediet .

Som en ikke-påtrængende måleløsning eliminerer VNFT211 tryktab, undgår kontamineringsrisici og sikrer uafbrudt systemdrift.

Ikke-påtrængende Clamp-On Design

• Ekstern fastspændingsinstallation uden at skære rør eller stogse processen

• Ingen kontakt med flydende medium, hvilket eliminerer tryktab og forureningsrisiko

• Ideel til eftermonteringsprojekter og kontinuerlige driftssystemer

Hurtig og brugervenlig installation

• Installation og idriftsættelse kan afsluttes på få minutter

• Der kræves ingen specialværktøj eller ændringer i rørledningen

• Reducerer lønomkostninger og nedetid markant

Fleksibel konfiguration og bred kompatibilitet

• Ét universal sensorsæt understøtter alle rørstørrelser inden for måleområdet

• Kompatibel med metalrør and stive plastrør (PVC, PP, PVDF)

• Velegnet til DN15–DN65 rørledninger

Klart og informativt display

• 256 × 128 LCD med høj opløsning

• Viser flowhastighed, akkumuleret flow, statusinformation og alarmer

• Flowmålinger kan overvåges direkte på stedet

Energimålingsevne (valgfrit)

• Kan konfigureres som en ultralydskøling/varmeenergimåler (BTU meter)

• Understøtter overvågning og styring af energiforbrug

• Velegnet til HVAC, kølet vand og varmeapplikationer

Industriel kommunikation og output

• Standard 4–20 mA analog udgang

• Modbus RS485 kommunikation til integration med PLC og DCS systemer

• Valgfri pulsudgang (OCT) og relæalarmudgang

• Muliggør fjernovervågning, dataindsamling og effektivitetsanalyse

Pålidelig industriel ydeevne

• Fabrikslavhastighedsafskæring ved 0,08 m/s for at undgå falske aflæsninger

• Hurtig responstid justerbar fra 0,5 til 60 sekunder

• Langsigtet datalagring med EEPROM backup (over 10 år)

• Designet til stabil drift i barske industrielle miljøer

Typiske applikationer

• Vandforsyning og distributionssystemer

• VVS kølet vand og varmekredse

• Overvågning af energiforbrug

• Industriel procesvandsmåling

• Eftermonteringsprojekter med begrænset installationsplads
