VNFT Clamp-On Ultrasonic Flow Meter

VNFT211 Clamp-On Ultrasonic Flow Meter Small Pipe Size Solution (DN15–DN65)

VNFT211 ultralydsflowmåleren fungerer baseret på transit-time ultralydsmålingsprincippet. To eksterne klemme-ultralydstransducere er monteret på den ydre overflade af røret. Ved at sende og modtage ultralydssignaler opstrøms og nedstrøms gennem rørvæggen og væskemediet, beregner instrumentet tidsforskellen forårsaget af væskestrømningshastigheden.

Denne tidsforskel er direkte proportional med flowhastigheden, hvilket muliggør nøjagtig flowmåling uden direkte kontakt med procesmediet.

Som en ikke-påtrængende måleløsning eliminerer VNFT211 tryktab, undgår kontamineringsrisici og sikrer uafbrudt systemdrift.

Ikke-påtrængende Clamp-On Design

• Ekstern fastspændingsinstallation uden at skære rør eller standse processen
• Ingen kontakt med flydende medium, hvilket eliminerer tryktab og forureningsrisiko
• Ideel til eftermonteringsprojekter og kontinuerlige driftssystemer

Hurtig og brugervenlig installation

• Installation og idriftsættelse kan afsluttes på få minutter
• Der kræves ingen specialværktøj eller ændringer i rørledningen
• Reducerer lønomkostninger og nedetid markant

Fleksibel konfiguration og bred kompatibilitet

• Ét universal sensorsæt understøtter alle rørstørrelser inden for måleområdet
• Kompatibel med metalrør og stive plastrør (PVC, PP, PVDF)
• Velegnet til DN15–DN65 rørledninger

Klart og informativt display

• 256 × 128 LCD med høj opløsning
• Viser flowhastighed, akkumuleret flow, statusinformation og alarmer
• Flowmålinger kan overvåges direkte på stedet

Energimålingsevne (valgfrit)

• Kan konfigureres som en ultralydskøling/varmeenergimåler (BTU-måler)
• Understøtter overvågning og styring af energiforbrug
• Velegnet til HVAC, kølet vand og varmeapplikationer

Industriel kommunikation og output

• Standard 4–20 mA analog udgang
• Modbus RS485 kommunikation til integration med PLC og DCS systemer
• Valgfri pulsudgang (OCT) og relæalarmudgang
• Muliggør fjernovervågning, dataindsamling og effektivitetsanalyse

Pålidelig industriel ydeevne

• Fabrikslavhastighedsafskæring ved 0,08 m/s for at undgå falske aflæsninger
• Hurtig responstid justerbar fra 0,5 til 60 sekunder
• Langsigtet datalagring med EEPROM backup (over 10 år)
• Designet til stabil drift i barske industrielle miljøer

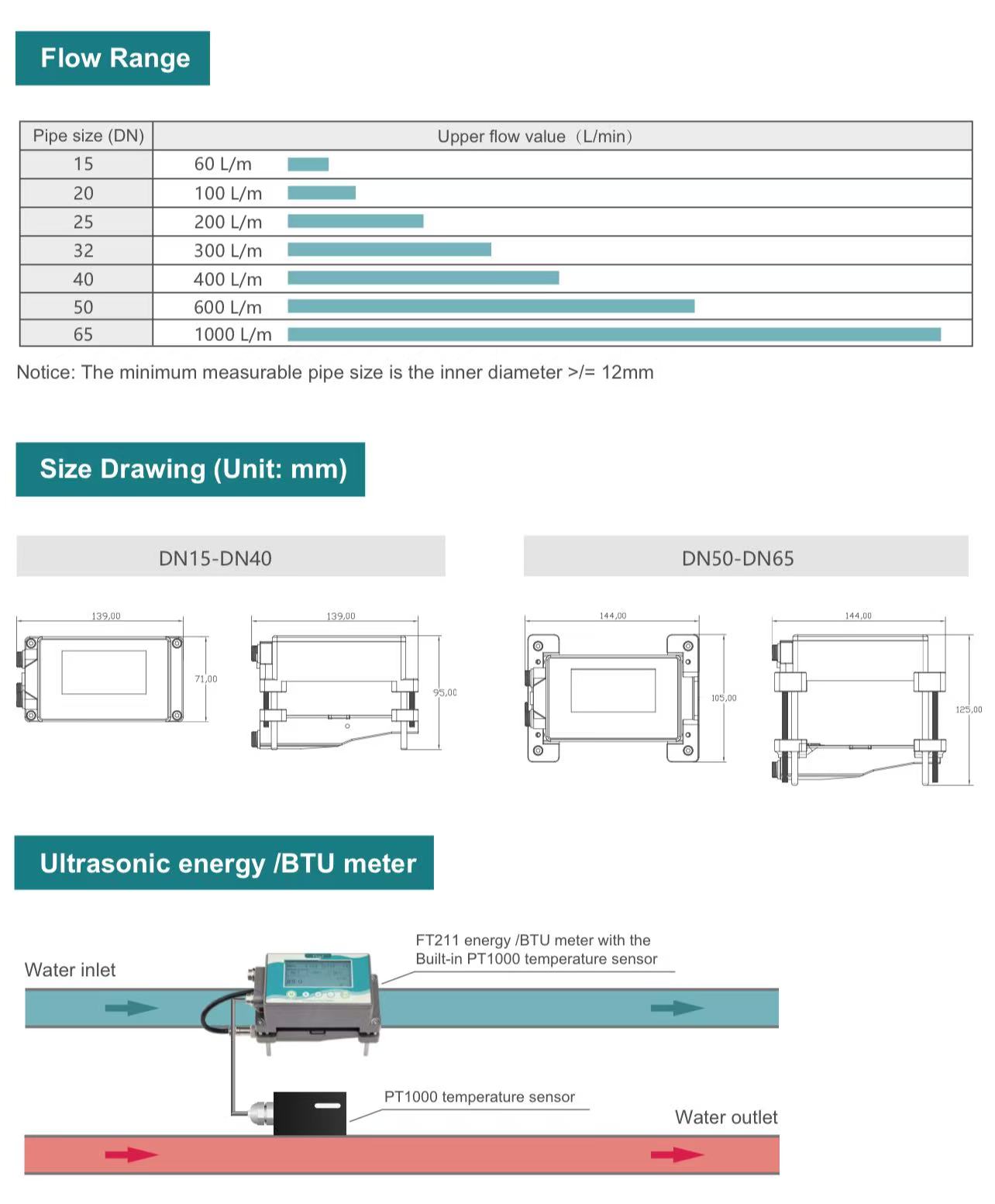

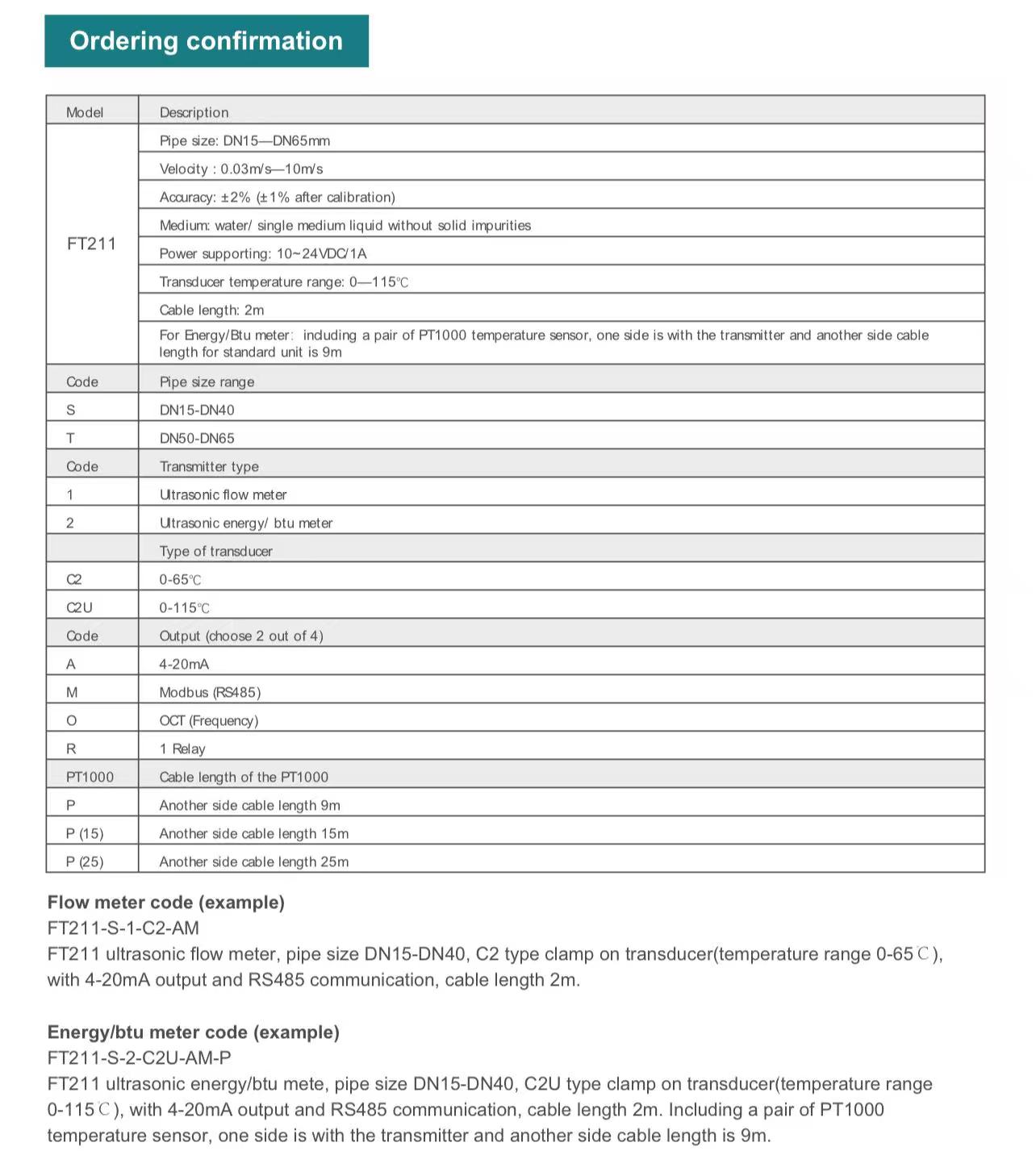

Rørstørrelsesområde : DN15 – DN65

Rørmateriale : Metalrør / stive plastrør (PVC, PP, PVDF)

Flydende type : Vand og andre enfasede væsker (Ingen faste partikler eller urenheder)

Temperatur Område: 0 til 115 °C (ingen overfladefrysning)

Nøjagtighed : ±2% (±1% efter kalibrering)

Svartid : 0,5 – 60 s (justerbar)

Display : 256 × 128 LCD

Strømforsyning : 10–24 VDC, Strømforbrug < 3 W

Output og kommunikation:

• 4-20 mA
• Modbus RS485
• Valgfrit: Pulsudgang (OCT), relæalarm

Beskyttelse og pålidelighed

• Kapsling: IP65
• Power omvendt forbindelsesbeskyttelse
• Overspændings- og kortslutningsbeskyttelse
• Vibrationsmodstand: 10–55 Hz, 1,5 mm
• Stødmodstand: 100 m/s², 16 ms

Miljøforhold

• Omgivelsestemperatur: -10 til 60 °C
• Relativ luftfugtighed: 35–85 % RH (ikke-kondenserende)
• Husmateriale: Aluminium og industrielt plastik

• Vandforsyning og distributionssystemer
• VVS kølet vand og varmekredse
• Overvågning af energiforbrug
• Industriel procesvandsmåling
• Eftermonteringsprojekter med begrænset installationsplads

Eftermontering af flowmåling i eksisterende rørledninger

VNFT211 er ideel til flowmålingsopgraderinger i eksisterende systemer, hvor rørledningsændringer ikke er tilladt eller nedetid skal minimeres.
Dets fastspændingsdesign muliggør hurtig installation uden at skære rør eller afbryde driften, hvilket gør den velegnet til:

• Industrielle procesvandledninger
• Brugs- og bygningsvandsystemer
• Midlertidig flowverifikation og effektivitetsrevision

HVAC Køling & Varme Energiovervågning

Når VNFT211 er konfigureret som en ultralydsenergimåler (BTU), kan den bruges i kølevands- og varmesystemer til at overvåge termisk energiforbrug.

Typiske anvendelser omfatter:

• Overvågning af flow i kølerindløb og -udløb
• Energidistributionssystemer til opvarmning og afkøling
• Energieffektivitetsanalyse og omkostningsfordeling

Måling af rørflow med lille diameter (DN15–DN65)

VNFT211 er designet specielt til små rørstørrelser og leverer pålidelig måleydelse i kompakte rørledningsnetværk som:

• Udstyrsskinner og pakkede systemer
• Laboratorie- og pilotinstallationer
• Bygningsservice og forsyningsgrene

Vandforsynings- og distributionssystemer

VNFT211 giver stabil flowovervågning til rentvandsapplikationer uden tryktab og understøtter:

• Balancering af vandforsyning
• Lækagedetektion og unormal flowanalyse
• Systemoptimering og driftseffektivisering

Midlertidig måling og diagnostisk testning

På grund af sin hurtige installation og portabilitet er VNFT211 velegnet til kortsigtede måleopgaver, herunder:

• Idriftsættelse og systemvalidering
• Sammenlignende test mellem flowmålere
• Fejlfinding af flowanomalier uden permanent installation

Automation og kontrolsystemintegration

Med standard 4–20 mA-udgang og Modbus RS485-kommunikation kan VNFT211 problemfrit integreres i automatiseringssystemer til:

• PLC og DCS flow dataopsamling
• Central kontrolrumsovervågning
• Datalogning, rapportering og procesoptimering
