Hvorfor er flydende turbineflowmåler afgørende for højpræcisionsvæskemåling?

Inden for præcisionsvæskemålinger er Flydende turbine flowmåler et af de mest pålidelige og effektive instrumenter til håndtering af rene, lavviskositetsvæsker. Den LWGY serie flydende turbine flowmåler er et vidnesbyrd om denne pålidelighed, der tilbyder et kompakt design, der kombinerer mekanisk robusthed med sofistikeret elektronisk sensing. Denne flowmåler er designet specielt til industrielle og kommercielle systemer og konverterer fluid kinetisk energi til en målbar rotationsfrekvens. Ved at fokusere på enkel konstruktion og højhastighedsrespons giver LWGY-serien en omkostningseffektiv, men yderst præcis løsning til forskellige væskeanvendelser lige fra vogbehandling til raffineret kemisk behandling.

Hvordan konverterer LWGY-serien flowhastighed til rotationsdata?

Det centrale funktionelle princip i Flydende turbine flowmåler er vildledende enkel, men kræver præcis konstruktion for at opretholde nøjagtigheden. Når væske kommer ind i måleren, konditioneres den først for at sikre en stabil strømningsprofil, før den interagerer med de interne komponenter.

Hvad er rollen for flowudretteren og rotorsamlingen?

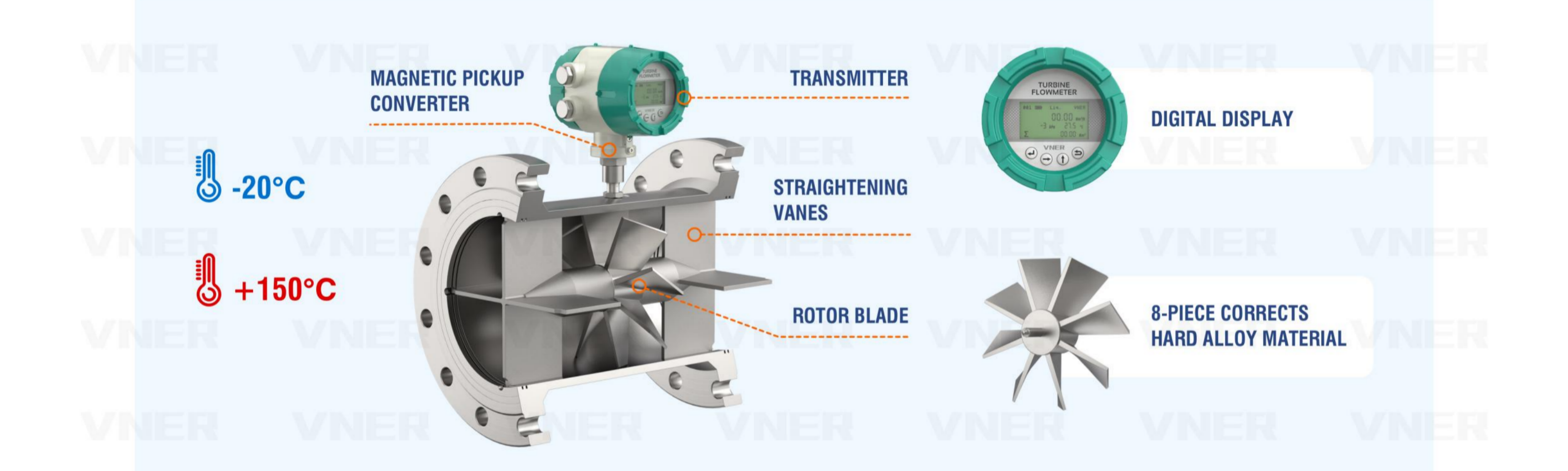

Processen begynder, når væsken passerer gennem en integreret flowudglatter . Denne komponent er kritisk, fordi den eliminerer turbulens og hvirvler forårsaget af opstrøms rørbøjninger eller ventiler. Når flowet er stabiliseret, passerer det over turbine rotor . Vinklen på rotorbladene er designet således, at væskens hastighed tvinger turbinen til at rotere. På grund af de præcisionsbearbejdede lejer og letvægtsrotoren bliver rotorhastigheden direkte proportional med volumetrisk flowhastighed . Dette lineære forhold er det, der tillader Flydende turbine flowmåler at opretholde en så høj nøjagtighed i hele dets driftsområde.

Hvordan registrerer pickup-sensoren præcise bladpassager?

For at omsætte mekanisk rotation til en elektrisk udgang anvender LWGY-serien en højfølsomhed pickup sensor . Når turbinen roterer, passerer bladene af rustfrit stål gennem det magnetiske felt, der genereres af sensoren placeret på ydersiden af ​​strømningslegemet. Hver gang en klinge passerer sensoren, genereres en puls. Det resulterende pulssignal har en frekvens, der er direkte proportional med strømningshastigheden. Dette digitalt-klare output kan sendes direkte til et lokalt display, en PLC eller en batch-controller til realtidsovervågning og datalogning.

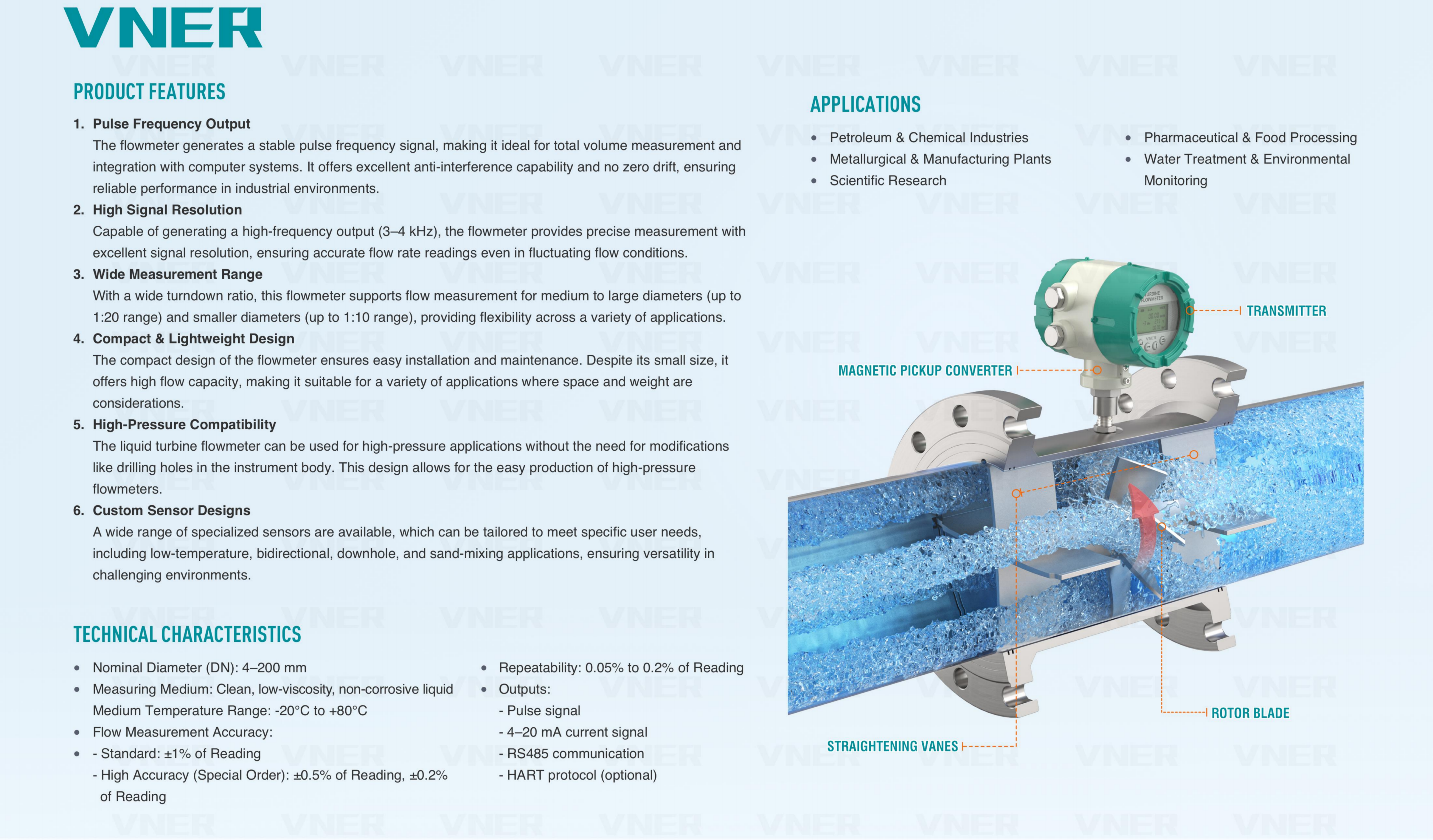

Hvad er de primære tekniske specifikationer for LWGY-serien?

For at hjælpe med systemintegration og hardwarevalg skitserer følgende tabel de grundlæggende egenskaber ved LWGY serie flydende turbine flowmåler :

Hvorfor er LWGY-serien velegnet til batch- og dispenseringsapplikationer?

I mange industrielle processer er evnen til at måle en bestemt mængde væske hurtigt og gentageligt vigtigere end at overvåge kontinuerligt flow. Den Flydende turbine flowmåler udmærker sig i disse "Batching"-scenarier på grund af dets unikke fysiske egenskaber.

Forbedrer den hurtige responstid dispenseringsnøjagtigheden?

En af de iøjnefaldende funktioner i LWGY-serien er dens rotor med lav inerti. I modsætning til tungere forskydningsmålere er turbinerotoren i denne Flydende turbine flowmåler accelererer og decelererer næsten øjeblikkeligt med strømmen af væske. Denne "hurtige reaktion" er afgørende for udlevering applikationer, hvor ventiler åbner og lukker hurtigt. Hvis en måler har en langsom responstid, kan den gå glip af den indledende "slug" af væske eller fortsætte med at tælle, efter at ventilen er lukket, hvilket fører til kumulative fejl. LWGY sikrer, at der tages højde for hvert fald fra start til slut.

Hvordan gavner fremragende repeterbarhed kvalitetskontrol?

I kemisk blanding eller farmaceutisk "Batching" er konsistens den primære målestok for succes. Den Flydende turbine flowmåler tilbud fremragende repeterbarhed , typisk inden for 0,05 % til 0,2 %. Det betyder, at hvis den samme volumen væske ledes gennem måleren flere gange under de samme forhold, vil outputtet forblive stort set identisk. For industrielle operatører forenkler denne pålidelighed kvalitetskontrol og sikrer, at produktformuleringer forbliver ensartede over tusindvis af cyklusser.

Kan den flydende turbine flowmåler modstå højtryks industrielle miljøer?

Mens de indre mekanismer er sarte nok til at detektere lave strømningshastigheder, er det udvendige hus af Flydende turbine flowmåler er bygget til holdbarhed. Den LWGY-serien er designet til at trives i krævende mekaniske miljøer.

Er det robuste mekaniske design i stand til at håndtere højt tryk?

LWGY-serien er konstrueret af rustfrit stål af høj kvalitet (304 eller 316L), og har en robust mekanisk design der kan modstå betydelige ledningstryk. Dette højtryksevne gør det til et foretrukket valg til hydrauliske teststande, oliefeltsvandinjektion og højtryksrensesystemer. Målerens evne til at bevare sin strukturelle integritet under tryk sikrer, at de indre afstande mellem rotoren og huset forbliver konstante, hvilket forhindrer måleafdrift eller mekanisk fejl under trykspidser.

Hvorfor er renlighed en forudsætning for turbinemålerens levetid?

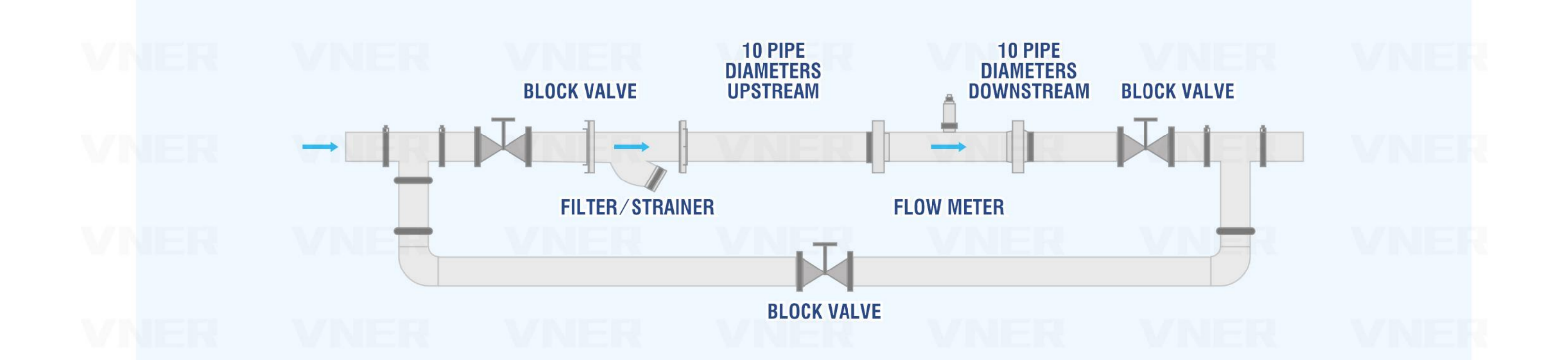

Det er vigtigt at bemærke, at Flydende turbine flowmåler er specielt designet til medier, dvs ren og fri for store partikler eller fiberindhold . Fordi turbinen roterer ved høje hastigheder på præcisionslejer, kan ethvert fast affald forårsage slid eller endda blokere rotoren. I systemer, hvor væsken kan indeholde lejlighedsvise partikler, er installationen af en 20-40 mesh si opstrøms en standardanbefaling for at beskytte LWGY internt og forlænge enhedens levetid.

Hvordan gavner lavvægt og kompakt konstruktion systemdesign?

Moderne industrielle glidesko og bærbare måleenheder kræver komponenter, der er både kraftfulde og bærbare. Den Flydende turbine flowmåler passer perfekt til disse krav.

Forenkler den kompakte formfaktor eftermontering?

Den LWGY-serien er kendetegnet ved sin kompakt and lav vægt design. Sammenlignet med voluminøse elektromagnetiske flowmålere eller tunge coriolismålere kan turbinemåleren installeres i tætte rørkonfigurationer uden behov for tunge støttebeslag. Dette gør det særligt attraktivt til "General-Purpose Liquid Metering", hvor et eksisterende rørlayout ikke let kan ændres. Flange- eller gevindforbindelserne giver mulighed for hurtig installation og fjernelse under vedligeholdelsesperioder.

Hvad gør denne måler til en omkostningseffektiv løsning til generel måling?

Ved at fokusere på et strømlinet mekanisk design Flydende turbine flowmåler giver et højt ydelsesniveau til en lavere pris end mange alternative teknologier. Til "General-Purpose Liquid Metering" i kommercielle bygninger – såsom kølevandsovervågning eller brændstofforbrugssporing – tilbyder LWGY-serien den nødvendige nøjagtighed uden de overdrevne omkostninger ved mere komplekse specialiserede målere. Dens enkelhed oversættes også til brugervenlighed; den pickup sensor og lokal konverter er ofte plug-and-play, hvilket kræver minimal kalibreringsindsats for standardvæsker som vand eller diesel.

Hvordan udnyttes pulssignalet til fjernovervågning?

Den "Digital Native" nature of the Flydende turbine flowmåler output gør den yderst kompatibel med moderne automatisering.

Kan signalet integreres i PLC- og SCADA-systemer?

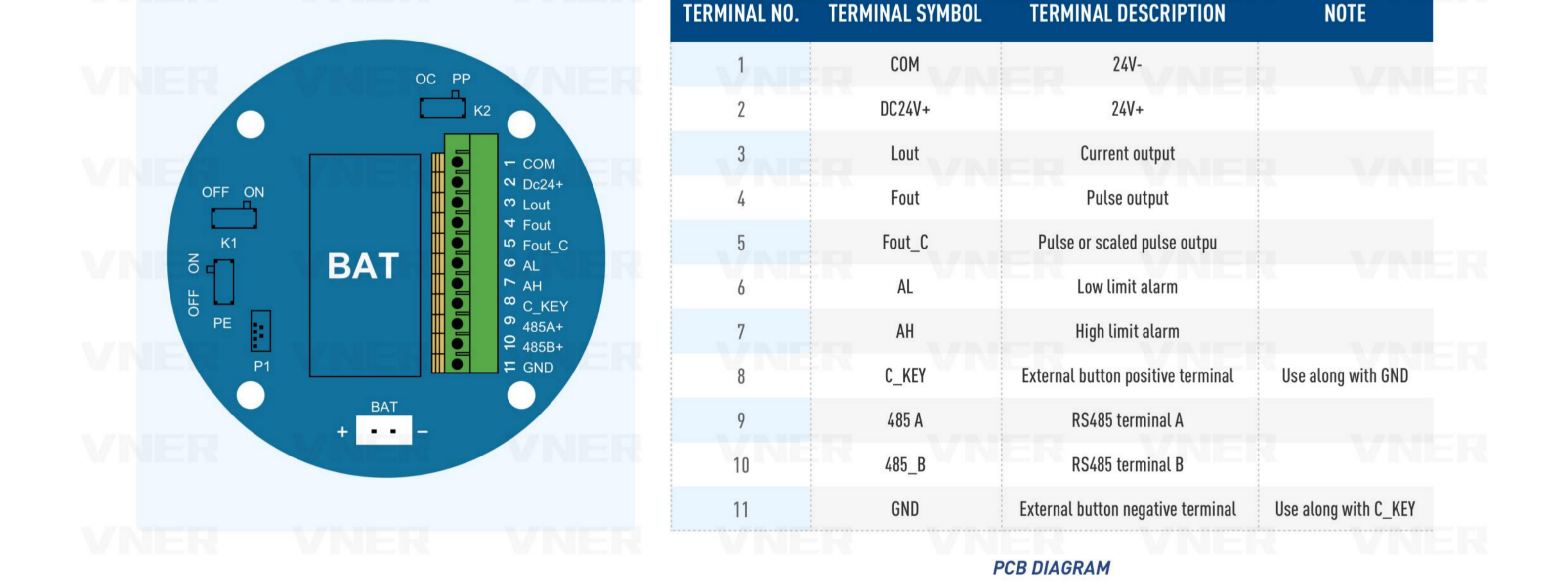

Den raw pulssignal genereret af LWGY er en ren firkantet frekvens, der let kan fortolkes af næsten enhver PLC (Programmable Logic Controller). For faciliteter, der bevæger sig mod Industri 4.0, kan måleren udstyres med en sender, der konverterer denne puls til et 4-20mA analogt signal eller en digital Modbus RS485 udgang. Dette tillader volumetrisk flowhastighed og det samlede flow, der skal overvåges fra et centralt kontrolrum, hvilket letter fjernprocesjusteringer og automatiseret lagerstyring.

Er lokal visning en mulighed for selvstændige applikationer?

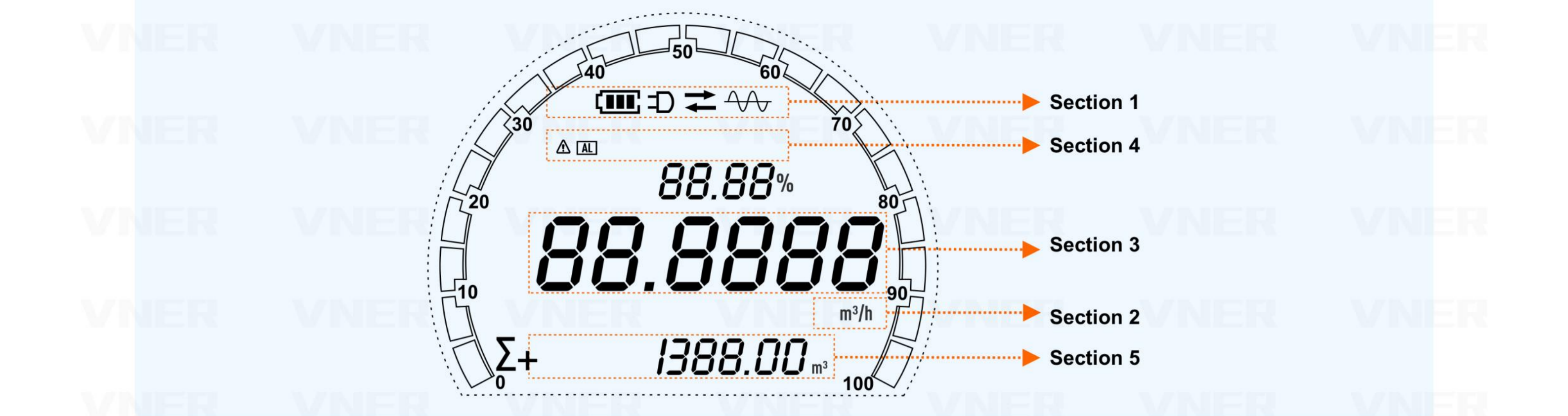

For applikationer, hvor et kontrolsystem ikke er til stede, LWGY-serien kan udstyres med en batteridrevet lokal integrator. Dette giver operatørerne mulighed for at aflæse flowhastigheden og det samlede volumen direkte på målepunktet. Uanset om det bruges til at kontrollere effektiviteten af en pumpe eller overvåge vandforbruget af en bestemt maskine, Flydende turbine flowmåler giver klare, umiddelbare data, der er afgørende for operationel gennemsigtighed og ressourcestyring.
