Gasturbineflowmåler: Sådan fungerer det, specifikationer og valgvejledning

A gasturbine flowmåler måler den volumetriske strømningshastighed af en gas ved at detektere rotationshastigheden af en turbinerotor placeret i strømningsstrømmen. Når gas passerer gennem målerens krop, udøver den kraft på rotorens vinklede blade, hvilket får den til at spinde med en hastighed, der er direkte proportional med gashastigheden. For rene, tørre gasser i højhastighedsrørledninger, hvor nøjagtighed, bredt skrueforhold og kompakt installation er prioriterede, er gasturbineflowmåleren en af ​​de mest pålidelige og velafprøvede måleteknologier, der findes. Det er det foretrukne instrument til overførsel af naturgasdepot, industriel procesgasmåling, trykluftmåling og tildeling af brændstofgas i elproduktion og petrokemiske faciliteter. At forstå, hvordan det fungerer, hvilke specifikationer der styrer udvælgelsen, hvor det yder bedst, og hvad dets begrænsninger er, giver ingeniører og indkøbsteams grundlaget for at specificere dette instrument korrekt og udtrække dets fulde målekapacitet.

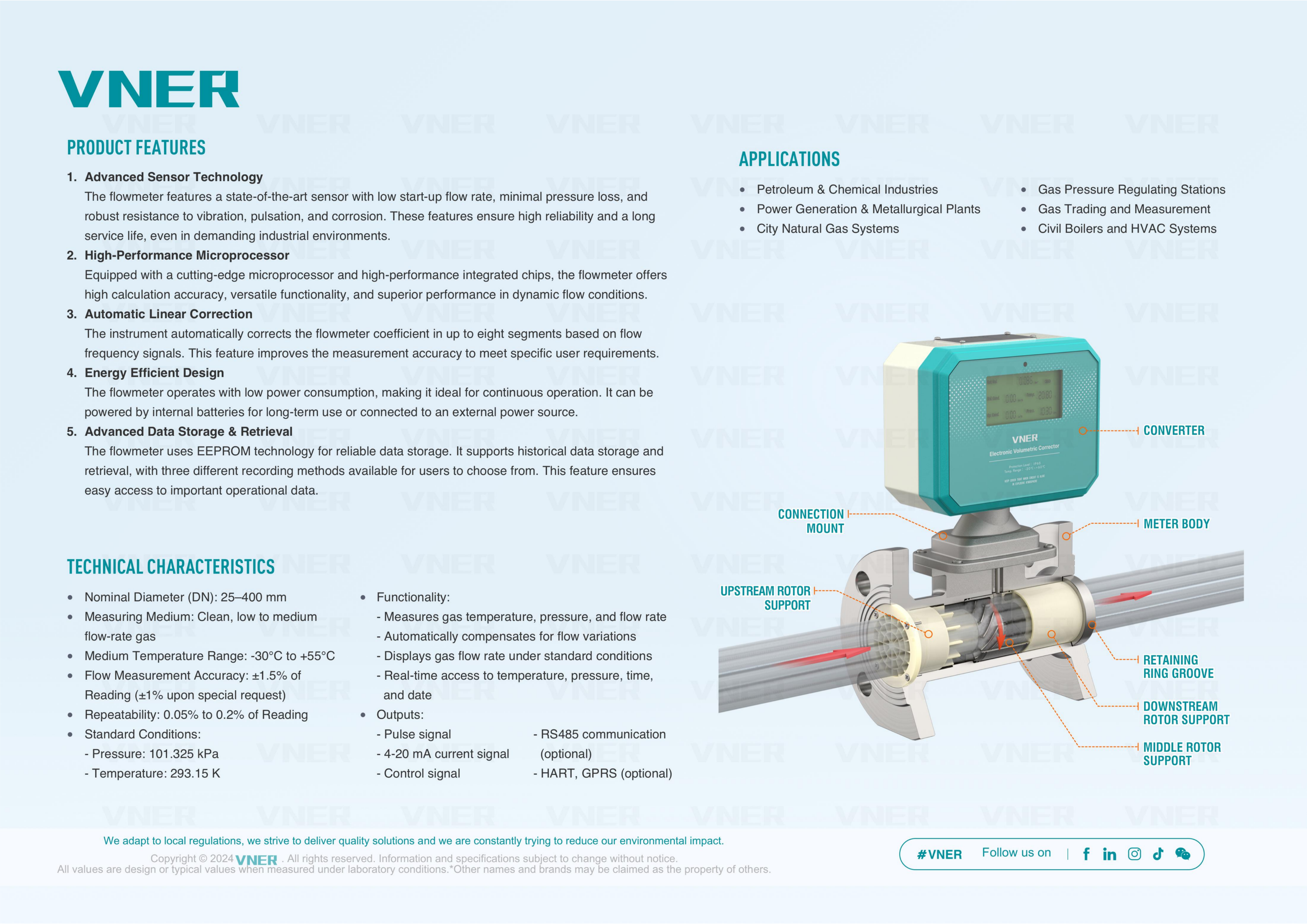

Driftsprincip for en gasturbineflowmåler

Driftsprincippet for en gasturbineflowmåler er baseret på overførsel af kinetisk energi fra en bevægelig gasstrøm til en mekanisk rotor. Rotoren er monteret på en aksel inde i målerens krop, med dens akse på linje med strømningsretningen. Rotorbladene er sat i en fast skruevinkel, typisk mellem 30 og 45 grader til strømningsaksen, så gas, der rammer bladene, genererer et drejningsmoment, der får rotoren til at rotere. Ved konstant flow når rotoren en vinkelhastighed, ved hvilken drivmomentet fra gassen afbalancerer de retarderende drejningsmomenter fra lejefriktion, magnetisk træk fra pickup-sensoren og væskemodstand på bladoverfladerne. Ved denne ligevægt er rotorhastigheden meget næsten proportional med gashastigheden over et bredt område af strømningshastigheder.

K-faktoren og dens rolle i måling

Forholdet mellem rotorens rotationsfrekvens og volumetrisk flowhastighed udtrykkes gennem målerfaktoren, almindeligvis kaldet K-faktoren. K-faktoren er defineret som antallet af pulser, der genereres pr. volumenenhed gas, der passerer gennem måleren, typisk udtrykt som pulser pr. kubikmeter eller pulser pr. liter. For en velfremstillet gasturbineflowmåler er K-faktoren stabil og lineær på tværs af målerens specificerede flowområde, hvilket er det, der gør instrumentet velegnet til custody-overførselsapplikationer med høj nøjagtighed. K-faktoren bestemmes ved kalibrering på en certificeret flowkalibreringsrig og er angivet på målerens kalibreringscertifikat. En typisk gasturbine flowmåler opretholder K-faktor linearitet inden for plus eller minus 0,5 til 1,0 % over dets angivne flowområde , med nogle målere med høj nøjagtighed, der opnår plus eller minus 0,25 % eller bedre over en del af deres rækkevidde.

Signaldetektionsmetoder

Turbinerotorens rotation skal konverteres til et elektrisk signal uden mekanisk berøring, der ville medføre friktion og slid. Tre detektionsmetoder bruges i kommercielle gasturbine flowmålere:

• Variabel reluktans magnetisk pickup : En permanent magnet indlejret i en spolesamling monteret i målerens krop genererer en spændingsimpuls, hver gang en rotorbladsspids passerer under den, da bladspidsen ændrer kredsløbets magnetiske reluktans. Denne metode kræver ingen ekstern strøm, genererer et selvforsynet signal og er yderst pålidelig. Det er standarddetektionsmetoden for de fleste gasturbineflowmålere i industri- og forsyningsapplikationer.
• Hall effekt sensor : En magnetisk aktiveret halvlederenhed registrerer passage af bladspidser ved hjælp af Hall-effekten. Hall-effekt pickupper kræver en lille strømforsyning, men giver renere signalkanter ved lave rotorhastigheder, hvilket udvider målerens lavflow-målekapacitet ud over, hvad variabel reluktans pickupper kan opnå. Anvendes i applikationer, hvor lav-flow nøjagtighed er kritisk.
• RF (radiofrekvens) kapacitans pickup : En højfrekvent oscillator registrerer ændringen i kapacitans, når hvert rotorblad passerer sensorfladen. Denne kontaktløse metode giver meget nøjagtig bladtælling ved både lave og høje hastigheder og bruges i nogle præcisions- og custody-overførselsmålere, hvor det bredest mulige lineære område er påkrævet.

Nøglespecifikationer og hvad de betyder i praksis

Korrekt specificering af en gasturbineflowmåler kræver forståelse af den reelle betydning af hver ydeevnespecifikation, og hvordan det oversættes til målekvalitet i den specifikke applikation. Producenter bruger konsekvent terminologi, men de praktiske implikationer er nogle gange sløret af marketingsprog.

Flowområde og turndown-forhold

Flowområdet for en gasturbineflowmåler er defineret som spændet mellem den minimale flowhastighed, ved hvilken den angivne nøjagtighed gælder (Qmin) og den maksimale kontinuerlige flowhastighed (Qmax). Forholdet mellem disse to værdier er turndown-forholdet. De fleste kommercielle gasturbine flowmålere opnår turndown-forhold på 10:1 til 20:1 , med nogle præcisionsmodeller at opnå 30:1 eller højere ved hjælp af avanceret rotorlejedesign og Hall-effekt eller RF pickup-systemer. Et turndown-forhold på 20:1 betyder, at en måler, der er dimensioneret til at måle et maksimalt flow på 200 m³/h, også nøjagtigt vil måle flows ned til 10 m³/h inden for dens angivne nøjagtighedsspecifikation. Denne brede rækkevidde er en af ​​de primære konkurrencemæssige fordele ved turbineflowmåleren i forhold til differenstrykanordninger, som typisk kun leverer 3:1 til 5:1 turndown, før de mister acceptabel nøjagtighed ved lave flows.

Nøjagtighed og gentagelighed

Nøjagtighed for gasturbineflowmålere angives typisk som en procentdel af aflæsning (procent af hastighed) i stedet for en procentdel af fuld skala. Denne skelnen har stor betydning: en måler med plus eller minus 1,0 % af aflæsningsnøjagtigheden bevarer denne fejl over hele flowområdet, mens en måler med plus eller minus 1,0 % af fuld skala nøjagtighed har en meget større relativ fejl ved lave flows. For ansøgninger om forældremyndighedsoverførsel, OIML R137 og AGA-7 (American Gas Association Report No. 7) specificerer, at custody transfer turbinemålere skal opnå nøjagtighed inden for plus eller minus 1,0 % af aflæsningen på tværs af flowområdet, hvor de bedst ydende målere opnår plus eller minus 0,5 % eller bedre. Repeterbarhed, som beskriver målerens evne til at producere den samme aflæsning for den samme flowtilstand ved gentagne målinger, er typisk bedre end nøjagtigheden, ofte på plus eller minus 0,1 til 0,2 % for kvalitets turbinemålere. Høj repeterbarhed er afgørende for bevis (verifikation i marken af ​​målerens ydeevne ved hjælp af en mastermåler) og til applikationer, hvor flowkonsistens snarere end absolut nøjagtighed er det primære krav.

Tryk- og temperaturvurderinger

Målerens krop og indvendige dele skal modstå det maksimale driftstryk og -temperatur i applikationen uden strukturelle fejl eller dimensionsændringer, der ville ændre K-faktoren. Gasturbineflowmålere til naturgasservice er typisk tilgængelige i trykklassificeringer på PN16, PN25, PN40 og klasse 150/300/600 til ASME B16.5, der dækker ledningstryk fra atmosfærisk til over 100 bar i nogle konfigurationer. Temperaturværdier for standard industrimodeller spænder fra ca minus 20 til plus 60 grader celsius til elektronik og fra minus 40 til plus 120 grader Celsius for det mekaniske hus i højtemperaturservicevarianter. Kryogene servicemålere til dampmåling af flydende naturgas (LNG) strækker sig til minus 196 grader Celsius ved brug af rustfrit stållegemer og specielt udvalgte leje- og rotormaterialer.

Rørstørrelsesområde

Gasturbine flowmålere fremstilles i standard linjestørrelser fra ca 15 mm (0,5 tommer) til 600 mm (24 tommer) nominel boring, med wafer-body-design til mindre størrelser og flangede fuld-boring-legemer til større nominelle diametre. Valget af målerstørrelse er ikke nødvendigvis det samme som rørledningens nominelle boring: turbinemålere bør dimensioneres således, at det normale driftsflow falder i den øvre halvdel af målerens angivne flowområde, hvor lineariteten er bedst, snarere end ved eller tæt på den maksimale flowhastighed, som risikerer at overskride den nominelle kontinuerlige drift og accelerere lejeslid.

Applikationer hvor gasturbine flowmålere Excel

Gasturbine flowmålere har været i kommerciel produktion siden 1950'erne og har akkumuleret en lang feltrekord på tværs af forskellige industrier. Deres kombination af nøjagtighed, rækkevidde og relativt kompakte installationsfodaftryk gør dem til det foretrukne valg i følgende applikationskategorier.

Naturgas-depotoverførsel og fiskal måling

Den mest betydningsfulde anvendelse af gasturbineflowmålere globalt er overførsel af naturgas mellem producenter, transmissionsselskaber, distributionsselskaber og store industrielle forbrugere. På målestationer for depottransfer bruges målerens output direkte til at beregne pengeværdien af ​​overført gas, hvilket gør nøjagtighed og sporbarhed til nationale målestandarder obligatorisk. AGA-7 er industristandarden, der styrer design, ydeevne og installation af turbineflowmålere til overførsel af naturgasdepot i Nordamerika. ISO 9951 dækker den samme applikation internationalt. Disse standarder specificerer kalibreringssporbarhed, usikkerhedsbudgetter, installationskrav og bevisprocedurer, der danner det kontraktmæssige grundlag for nøjagtig fakturering mellem gashandelspartnere.

En typisk depot-overførselsinstallation bruger to eller tre turbinemålere parallelt med automatiseret strømskifte og en dedikeret målerprøve til in-service kalibreringsverifikation. Beviseren tillader, at K-faktoren kontrolleres i forhold til en certificeret volumenstandard uden at tage måleren ud af drift, hvilket sikrer, at enhver afvigelse i målerens ydeevne detekteres og korrigeres, før det resulterer i en væsentlig målefejl, som ville kræve økonomisk afregning mellem parterne.

Industriel procesgasmåling

Inden for kemisk, petrokemisk og farmaceutisk fremstilling måler gasturbineflowmålere nitrogen, oxygen, brint, argon, kuldioxid og blandede procesgasser i rørledningssystemer, der betjener reaktorer, varmevekslere, skyllesystemer og tæppesystemer. Deres evne til at håndtere højtryksrene gasser og deres kompakte kropsdimensioner gør dem praktiske, hvor pladsen er begrænset af eksisterende rørlayouts. I brænderstyringssystemer til industrielle ovne og kedler giver turbinemålere det flowsignal, der bruges til at beregne luft-til-brændstof-forhold, der er optimeret til forbrændingseffektivitet og emissionsoverholdelse.

Trykluft og instrumentgassystemer

Trykluft er et af de mest energiintensive forsyninger inden for fremstilling, og gasturbineflowmålere installeret i trykluftfordelingshoveder giver energiledere mulighed for at kvantificere forbrug efter produktionsområde, identificere lækage og benchmarke energieffektivitetsforbedringer. Måleren måler det faktiske volumen ved ledningstryk og temperatur, og når det kombineres med en tryk- og temperaturtransmitter og en flowcomputer, giver det korrigeret volumetrisk flow i standard kubikmeter i timen eller standard kubikfod i minuttet, der repræsenterer den sande mængde luft, der forbruges uanset systemtrykkets variationer i perioder med spidsbelastning.

Energiproduktion brændstofgasmåling

Gasfyrede kraftværker bruger turbineflowmålere til at måle brændstofgasforsyningen til hver gasturbine og kedel. Nøjagtig brændstofmåling er påkrævet til varmehastighedsberegning, effektivitetsovervågning og emissionsrapportering under miljøgodkendelsesbetingelser. Flowmålingen fra turbinemåleren kombineret med gasanalyse fra en kromatograf muliggør beregning af energiindholdet i den forbrugte gas pr. time, hvilket direkte bestemmer anlæggets termiske effektivitet og brændstofomkostninger pr. megawatt-times produktion. En fejl på én procent i brændstofgasmåling på et 400 MW kombineret anlæg, der forbruger ca. 70.000 m³/h naturgas, repræsenterer en faktureringsfejl svarende til hundredtusindvis af dollars årligt til typiske gaspriser, hvilket forklarer investeringen i højkvalitets custody-transfer-grade turbinemålere på elproduktionsanlæg.

Begrænsninger og anvendelser, hvor turbinemålere ikke er det bedste valg

Gasturbineflowmålerens afhængighed af mekanisk rotation betyder, at den har iboende begrænsninger i visse driftsforhold, som skal vurderes ærligt, når den sammenlignes med alternative teknologier til en specifik anvendelse.

Beskidte, våde eller ætsende gasser

Gasturbine flowmålere kræver ren, tør gas for at fungere pålideligt. Partikelforurening fra rørskala, konstruktionsaffald eller procesoverførsel beskadiger rotorbladene og lejeoverfladerne, hvilket forårsager progressiv K-faktordrift og eventuel mekanisk fejl. Medførte væsker forårsager lignende skader og kan skabe bratte K-faktorskift, når væskesnegle passerer gennem måleren. Ætsende gaskomponenter, herunder svovlbrinte, klor og sure forbindelser, angriber lejematerialer og kan forårsage rotorstop, hvis de fugtede materialer ikke er specifikt udvalgt til korrosionsbestandighed. Inden der specificeres en turbinemåler i nogen gasservice, skal gassammensætningen inklusive potentielle forurenende stoffer bekræftes som kompatibel med målerens rotormateriale, akselmateriale og lejetype. Gas, der ikke kan garanteres ren og tør ved målerens indløb, bør måles med en teknologi uden bevægelige dele, såsom en ultralydsmåler eller en hvirvelmåler.

Pulserende flow

Stempelkompressorer og fortrængningspumper genererer trykpulsationer i nedstrømsrørene, der forårsager periodisk acceleration og deceleration af gasstrømmen. En turbinerotor reagerer på grund af sin inerti og bladvinkelgeometri på pulserende flow ved at overregistrere: den accelererer, når gashastigheden stiger og decelererer langsommere, når hastigheden falder, hvilket giver en systematisk positiv målefejl. Under stærkt pulserende forhold kan denne fejl nå 5 til 10 % eller mere , hvilket er helt uacceptabelt med henblik på forældremyndighedsoverdragelse eller proceskontrol. Pulsationsdæmpere installeret opstrøms for måleren, eller valg af en ultralydsmåler, der ikke har nogen bevægelig rotor, der er modtagelig for inertieffekter, er afhjælpningsmulighederne for pulserende strømningsmiljøer.

Meget lave flowhastigheder og lave Reynolds-tal

Under turbinemålerens Qmin-specifikation bliver lejefriktion og trækkræfter betydelige i forhold til drivkraften fra gasstrømmen, hvilket får rotoren til at decelerere under den hastighed, der er proportional med strømningshastigheden. K-faktoren afviger fra dens kalibrerede værdi, og målefejlen stiger hurtigt. Anvendelser, hvor flowet regelmæssigt falder under 10 % af Qmax i længere perioder, betjenes dårligt af turbinemålere. Termiske masseflowmålere eller Coriolis-målere er bedre egnede til lavstrømsgasmåling, hvor turbinemålerens minimumsflowtærskel ikke konsekvent er opnåelig.

Installationskrav til nøjagtig måling

Gasturbineflowmålere er følsomme over for gassens hastighedsprofil ved deres indløb. En fuldt udviklet, symmetrisk, hvirvelfri hastighedsprofil, der kommer ind i måleren, sikrer, at rotoren reagerer ensartet på tværs af alle vingesegmenter, og at K-faktoren matcher den kalibrerede værdi. Forstyrrede profiler forårsaget af opstrøms rørfittings skaber asymmetrisk eller hvirvlende flow, der forskyder den effektive K-faktor og introducerer systematisk målefejl, som ingen elektronisk justering fuldt ud kan korrigere.

Krav til lige rørføring

De minimale lige rørføringer, der kræves opstrøms og nedstrøms for en gasturbineflowmåler, afhænger af typen og alvoren af opstrømsforstyrrelsen. AGA-7 giver specifik vejledning til almindelige rørkonfigurationer:

Hvor den krævede lige rørlængde ikke kan opnås på grund af begrænsninger i rørpladsen, kan en flowkonditioner installeret opstrøms for måleren væsentligt reducere det nødvendige ligeløb ved at bryde hvirvel og omfordele hastighedsprofilforvrængninger. Flow conditionere i overensstemmelse med ISO 17089 eller AGA-7 appendiks anbefalinger reducerer opstrømskravet til ca. 10D efter conditioneren i de fleste rørkonfigurationer på bekostning af et lille permanent trykfald hen over conditionerelementet.

Orientering og monteringsposition

Gasturbine flowmålere kan installeres i enhver rørorientering, inklusive vandret, lodret opadgående og lodret nedadgående flow, forudsat at måleren er designet til orienteringen. Vandret installation er den mest almindelige og generelt foretrukket, fordi den undgår potentialet for væskeophobning ved målerens indløb, der kan opstå ved lodret nedadgående strømning i gasledninger, der fører spor af kondensat. Hvis lodret installation er påkrævet, foretrækkes opadgående strøm frem for nedadgående strømning for at sikre, at eventuel tilstedeværende væske dræner væk fra rotoren i stedet for at samle sig ved vingespidserne. Måleren skal installeres på et sted, der er tilgængeligt for vedligeholdelse og inspektion uden behov for stilladser eller midlertidig rørisolering, der ville afbryde servicen.

Lydstyrkekorrektion og temperatur- og trykkompensation

En gasturbineflowmåler måler det faktiske volumen af gas, der passerer gennem måleren ved ledningsbetingelser med tryk og temperatur. I de fleste kommercielle og industrielle applikationer er mængden af ​​interesse ikke det faktiske volumen ved linjeforhold, men standardvolumenet eller -massen korrigeret til en referencetilstand, typisk 0 grader Celsius og 101.325 kPa (standard kubikmeter) eller 15 grader Celsius og 101.325 kPa afhængigt af den gældende kontrakt eller regulatoriske standard.

Flowcomputerens rolle

En flowcomputer modtager pulssignalet fra turbinemåleren sammen med tryk- og temperatursignaler fra transmittere installeret ved eller nær måleren og anvender den reelle gastilstandsligning til at beregne det korrigerede volumen eller masseflow i realtid. Kompressibilitetsfaktoren Z for gassen, som tegner sig for afvigelsen af ​​reel gasadfærd fra ideel gasadfærd ved forhøjede tryk, skal beregnes ud fra en gassammensætningsligning såsom AGA-8 (for naturgas) for at opnå den nøjagtighed, der kræves til fiskal måling. Ved et ledningstryk på 70 bar kan komprimerbarhedsfaktoren for naturgas være ca. 0,85, hvilket betyder, at det faktiske volumen ved ledningsforhold kun er 85 % af det volumen, som ideelle gasberegninger ville forudsige , og at negligere kompressibiliteten ville introducere en 15 % systematisk fejl i hver måleberegning ved det tryk. Nøjagtig flowcomputerimplementering af AGA-8 eller tilsvarende tilstandsligning er derfor lige så vigtig for den samlede systemnøjagtighed som kalibreringskvaliteten af ​​selve turbinemåleren.

Energimåling Integration

For naturgasapplikationer, hvor den kommercielle transaktion er baseret på energiindhold snarere end volumen, udvider flowcomputeren sin beregning til energiflow ved at multiplicere den standardvolumetriske flowhastighed med gassens brændværdi. Brændværdien er afledt af gaskromatografanalyse af sammensætningen enten på selve målestationen eller fra en repræsentativ værdi aftalt mellem parterne. Energimålekæden fra turbinemålerpuls over volumenkorrektion til energiberegning er kernefunktionen i et skattemålesystem og revideres i forhold til nationale målestandarder under idriftsættelse og med efterfølgende kontrolintervaller.

Vedligeholdelse og lejelevetid

Det primære vedligeholdelseskrav til en gasturbineflowmåler er rotorlejesystemet. Rotoren roterer kontinuerligt med høj hastighed under drift, og lejerne, der understøtter rotorakslen, er udsat for slid, som i sidste ende kræver udskiftning. Hastigheden af ​​lejeslid bestemmer målerens vedligeholdelsesinterval og stabiliteten af ​​K-faktoren over tid, hvilket gør lejekvaliteten til en af ​​de vigtigste designparametre i en højpålidelig gasturbineflowmåler.

Lejetyper og deres levetid

Tre lejetyper bruges i kommercielle gasturbineflowmålere, hver med forskellige ydeevne og levetidskarakteristika:

• Muffe (tap) lejer : Hydrodynamiske lejer, hvori en tynd film af gas eller smøremiddel understøtter rotorakslen. Ved ren tørgas-service sørger selve procesgassen for smøring, hvilket eliminerer behovet for ekstern smøremiddelforsyning og forhindrer forurening af gasstrømmen. Buffelejer i ren naturgas service kan opnå liv af fem til ti år eller mere før det kræves udskiftning.
• Kuglelejer : Rulningslejer giver lav friktion ved opstart og lave strømningshastigheder, hvilket udvider målerens nyttige område mod lavere strømningshastigheder, end bøsningslejer kan tåle. Kuglelejer kræver dog smøring, der skal tilføres enten fra et separat smøremiddelreservoir inde i målerens krop eller fra en smøremiddeltåge i procesgassen, og de er mere modtagelige for forureningsskader end bøsningslejer i snavsede gasapplikationer.
• Keramiske lejer : Keramiske lejer af zirconiumoxid eller siliciumcarbid tilbyder fremragende slidstyrke, kemisk inerthed og evnen til at fungere uden smøring i korrosive eller tørre gasmiljøer, hvor konventionelle metallejer vil blive udsat for hurtigt slid eller korrosionsangreb. Keramiske lejer specificeres i stigende grad til anvendelser med sur gas (hydrogensulfidholdig) og ætsende gas.

Tilstandsovervågning og forudsigelig vedligeholdelse

Moderne gasturbineflowmålerdesign inkorporerer en konfiguration med dobbelt rotor eller dobbelt pickup, der giver et middel til at detektere lejeforringelse eller rotorskade under drift uden at fjerne måleren til inspektion. I en dobbeltrotormåler er to rotorer anbragt i serie inden i målerens krop. Under normale forhold roterer begge rotorer med hastigheder bestemt af gasstrømmen, og forholdet mellem deres hastigheder er fastsat af deres vinkler. Når lejeslid eller rotorbeskadigelse begynder at påvirke den ene rotor anderledes end den anden, ændres forholdet mellem deres rotationshastigheder, hvilket giver et diagnostisk signal, der indikerer udvikling af mekaniske problemer, før målenøjagtigheden er væsentligt forringet. Denne forudsigende vedligeholdelsesevne gør det muligt for operatører at planlægge udskiftning af lejer under planlagte vedligeholdelsesudfald i stedet for at reagere reaktivt på hændelser med målerfejl , som i depot-overførselsservice kan udløse kostbare målerskifteprocedurer og potentielle faktureringstvister.

Kalibrering, prøvelse og sporbarhed

Nøjagtigheden af en gasturbineflowmåler, der bruges til overførsel af varetægt eller fiskal måling, er kun så god som den kalibrering, der etablerede dens K-faktorkurve, og det bevisprogram, der verificerer K-faktoren, forbliver stabilt i hele dens driftsperiode. Kalibrering og bevis er forskellige, men komplementære aktiviteter, der tilsammen giver den metrologiske sporbarhed, der kræves for juridisk håndhævede kommercielle transaktioner.

Fabrikskalibrering

Fabrikskalibrering udføres på et flowkalibreringsanlæg ved hjælp af et referencemedium, typisk luft eller naturgas, med en sporbar mastermåler eller volumenstandard som reference. Kalibreringen etablerer K-faktoren ved flere flowhastigheder på tværs af målerens rækkevidde, hvilket frembringer en kalibreringstabel eller en polynomiel korrektionskurve, der er gemt i målerens elektroniske sender eller den tilhørende flowcomputer. Kalibreringscertifikater skal angive den anvendte referencestandard, dens sporbarhed til nationale eller internationale målestandarder, referencestandardens usikkerhed og den udvidede usikkerhed af målerens kalibrerede K-faktor ved hver testet flowhastighed. For målere beregnet til depotoverførsel skal kalibrering udføres på gas under forhold, der er repræsentative for driftstryk, for at undgå tæthedseffekter på K-faktoren, som ikke fanges af luftkalibrering ved atmosfærisk tryk.

Efterprøvelse

Målerkontrol verificerer K-faktoren for en måler installeret i drift mod en kalibreret prøveanordning eller en mastermåler med kendt kalibrering uden at fjerne måleren fra rørledningen. Rørprøver, små volumenprøvere og mastermålere er de tre vigtigste prøvemetoder, der bruges til gasturbineflowmålere i forbindelse med overførselstjeneste. Den krævede bevishyppighed i henhold til gældende regler og kommercielle aftaler varierer, men varierer typisk fra månedligt til årligt afhængigt af størrelsen af den målte transaktion og målerens stabilitetshistorie. Påvisningsresultater sammenlignes med den fastsatte K-faktor, og hvis afvigelsen overstiger den aftalte tolerance (typisk plus eller minus 0,25 til 0,5 % afhængig af kontrakten), justeres målerfaktoren, og uoverensstemmelsen kan udløse en faktureringskorrektion for måleperioden siden sidste gyldige bevis.

Tjekliste til valg af gasturbine flowmåler

Valg af en gasturbineflowmåler til en specifik applikation kræver systematisk evaluering af procesbetingelserne, ydeevnekravene og installationsbegrænsningerne. Følgende tjekliste dækker de kritiske parametre, der skal defineres, før en specifikation kan udfyldes:

1. Definer gassammensætningen og bekræft renheden : Identificer alle komponenter inklusive sporforurenende stoffer, kondensatpotentiale og ætsende arter. Bekræft, at gassen kan garanteres ren og tør ved målerens indløb under alle driftsforhold.
2. Etabler flowområdet inklusive minimums-, normal- og maksimumhastigheder : Bekræft, at det påkrævede flowområde er inden for den opnåelige sænkning af en enkelt meterstørrelse, eller planlæg for flere meter parallelt med automatiseret strømskifte, hvis det påkrævede område overstiger, hvad en enkelt meter kan dække.
3. Angiv kravene til nøjagtighed og rækkevidde : Bestem, om applikationen kræver finansiel grad plus eller minus 0,5 % nøjagtighed, eller om en procesgrad plus eller minus 1,0 % eller plus eller minus 2,0 % specifikation er acceptabel, da dette direkte påvirker måleromkostningerne.
4. Bekræft maksimalt driftstryk og temperatur : Kontroller, at målerens tryk og temperaturklassificeringer overstiger de maksimale forstyrrelser, ikke blot de normale driftsforhold.
5. Vurder tilgængelige lige rørstrækninger : Undersøg installationsstedet for at bekræfte, at de påkrævede opstrøms og nedstrøms lige løb kan opnås, eller planlæg installation af flowkonditioneringsanlæg, hvis de ikke kan.
6. Bestem udgangssignal og integrationskrav : Bekræft, om pulsudgangen vil forbindes direkte til en flowcomputer, et DCS-inputkort eller et SCADA-system, og angiv det påkrævede outputformat (frekvens, HART, Modbus eller pulstælling).
7. Angiv bevismetode og interval : For depot-overførselsmålere skal bevismetoden aftales med handelsparterne inden måler og beviser specificeres, da nogle bevismetoder stiller specifikke krav til målerkroppens udformning.

Gasturbineflowmåleren forbliver en af ​​de mest nøjagtige, pålidelige og omkostningseffektive teknologier til højhastighedsmåling af ren gas på tværs af hele spektret fra små industrielle installationer til store naturgastransmissionsmålerstationer. Dens mekaniske enkelhed, velforståede fejlkilder, brede rækkevidde og moden kalibrering og bevisende infrastruktur har bibeholdt sin rolle som den dominerende teknologi inden for fiskal måling af naturgas i over seks årtier, og intet på det nuværende marked tilbyder en tilstrækkelig overbevisende kombination af konkurrerende fordele til at fortrænge det fra denne position inden for en overskuelig fremtid, hvor det overgår de ægte applikationer.
