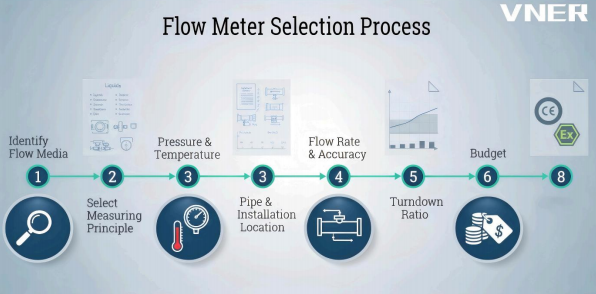

Flowmålervalgsproces: Fra applikation til perfekt match

Kl vælge den rigtige flowmåler hogler ikke blot om at vælge et måleinstrument – ​​det hogler om at sikre procespålidelighed, målenøjagtighed og langsigtet driftseffektivitet.

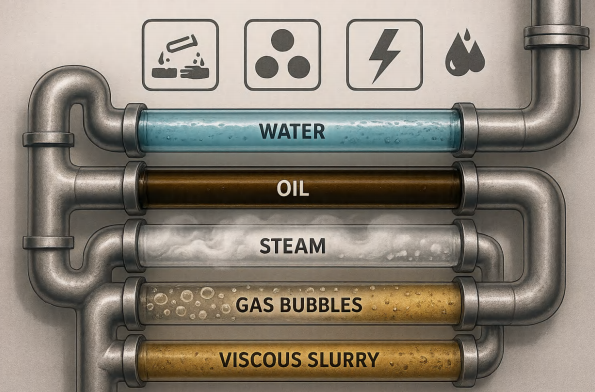

1. Identificer flowmedier

Fellerståelse af procesmediet er grundlaget for enhver udvælgelse.

Bestem om flowmediet er:

• Væske , Gas , eller Damp
• Ætsende , Ledende , eller Ikke-ledende
• Flerfaset (flydende faststilf/gas) eller enkeltfaset
• Viskøs , rent , eller indeholder suspenderede faste stoffer

At kende disse karakteristika påvirker direkte, hvilke måleprincipper der er gennemførlige.

f.eks. elektromagnetisk målere kræver ledende væsker, mens Coriolis målere fungerer bedst med rene, enfasede væsker.

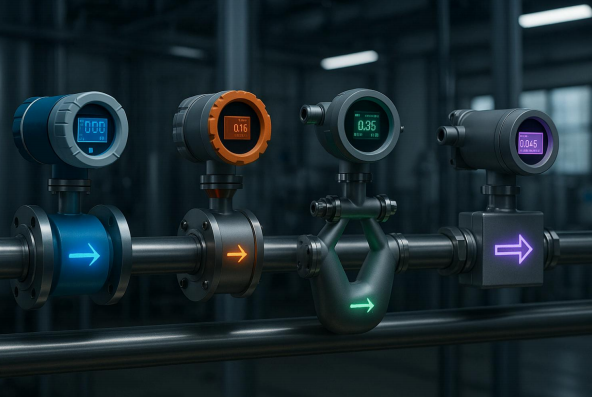

2.Vælg Måleprincip

Når mediet er defineret, skal du vælge den bedst egnede måleteknologi:

• Elektromagnetisk flowmåler (EMF) – Til ledende væsker, vog, kemikalier, gylle.
• Vortex flowmåler – Til damp, gasser og væsker med stabile flowprofiler.
• Coriolis masseflowmåler – Til præcis masseflow og tæthedsmåling i væsker eller gasser.
• Ultralyds flowmåler – Til store rør eller ikke-invasive installationer.
• Termisk masseflowmåler – Til rene gasser.
• Mekanisk flowmåler (turbine, positiv forskydning) – Til enkle, billige applikationer.

Hvert princip har forskellige fordele i nøjagtighed , omkostninger , installationens kompleksitet , og vedligeholdelse . Et korrekt match sikrer pålidelig langtidsdrift.

3.Definer driftstryk og temperatur

Procestrykket og temperaturen bestemmer:

• Sensor materiale (rustfrit stål, Hastelloy, PTFE foring osv.)
• Valg af tætning og pakning
• Flowmåler kropsvurdering (PN/ANSI-klasse)
• Krav til temperaturkompensation

Sørg altid for, at det valgte instruments tryk- og temperaturklassificeringer overstiger systemets maksimale driftsbetingelser, med sikkerhedsmargener i overensstemmelse med PED or ASME stogarder.

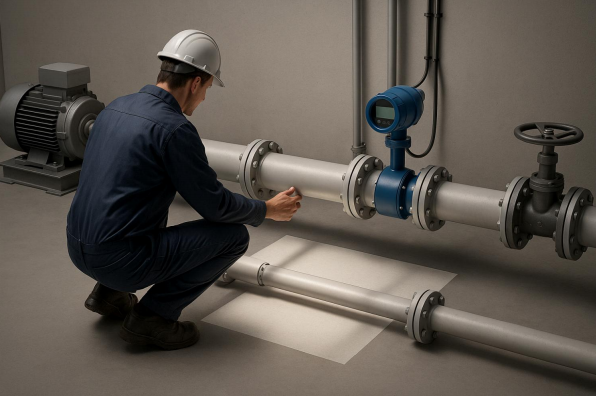

4.Vurder rør- og installationsbetingelser

Flowmålere fungerer bedst, når de er korrekt installeret. Nøgleparametre omfatter:

• Rørstørrelse og orientering (vandret, lodret, fuldt rør)
• Opstrøms og nedstrøms lige løb for at sikre en stabil flowprofil
• Placering i forhold til ventiler, pumper eller albuer for at minimere turbulens
• Monteringsplads og tilgængelighed til ledninger, kalibrering og vedligeholdelse
• Strømforsyning (AC/DC) og Indstillinger for signaludgang (4–20 mA, Pulse, Modbus, HART osv.)
• Beskyttelse mod indtrængen (IP65, IP67, IP68)
• Klassificering af farlige områder (Ex ia, Ex d osv.)

Et veltilrettelagt installationslayout forhindrer målefejl forårsaget af dårlige flowforhold eller elektrisk interferens.

5. Bestem flowområde og nøjagtighedskrav

At definere driftsflowhastighed and påkrævet nøjagtighed er afgørende.

Angiv:

• Minimum, Normal og Maksimal flowhastighed
• Forventet procesudsvingsområde
• Nødvendig nøjagtighed eller repeterbarhed (f.eks. ±0,1 %, ±0,2 %, ±0,5 % ±1,0 %)

Den korrekte målerstørrelse sikrer, at flowet forbliver inden for det optimale måleområde (Reynolds talstabilitetszone) ,for at undgå unøjagtigheder med lavt flow eller over-range mætning.

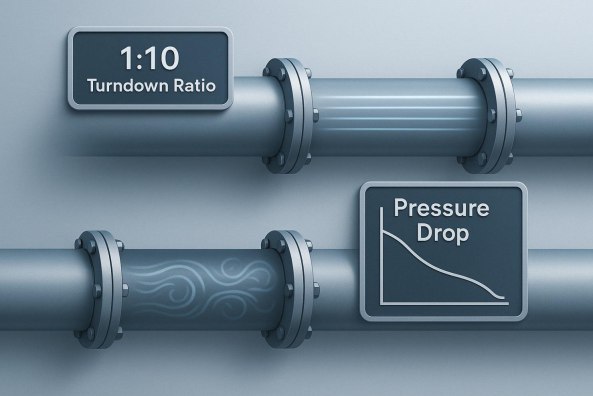

6. Evaluer turndown-forhold & tryktab

• Turndown-forhold beskriver måleområdets fleksibilitet (f.eks. 1:10, 1:20).
  Et højere turndown-forhold giver bedre tilpasningsevne til varierende strømningsforhold.
• Tryktab skal minimeres for at undgå procesineffektivitet.
  Visse teknologier som f.eks Coriolis and Vortex kan medføre trykfald - tjek altid, om processen kan tåle det.

7.Budget- og livscyklusovervejelser

Mens den oprindelige instrumentomkostning er vigtig, er den samlede ejeromkostninger (TCO) bør overvejes:

• Købspris vs. nøjagtighed og pålidelighed
• Kalibrerings- og vedligeholdelsesfrekvens
• Tilgængelighed af reservedele
• Strømforbrug og nedetidsomkostninger

For store projekter, balancering ydeevne , lang levetid , og budget sikrer økonomisk værdi gennem hele produktets livscyklus.

8.Certificerings- og overholdelseskrav

Flowmålere skal overholde relevante internationale standarder og regler, afhængigt af applikationen og eksportdestinationen:

• Sikkerhed og eksplosionssikker: IECEx, ATEX, UL
• Elektrisk overensstemmelse: CE-EMC, CE-LVD
• Trykudstyr: CE-PED, ASME
• Fødevarer og lægemidler: FDA, 3A, EHEDG
• Handel og juridisk metrologi: MID (direktivet om måleinstrumenter)

Korrekt certificering garanterer, at instrumentet opfylder globale sikkerheds- og ydeevnestandarder.

Konklusion

En systematisk udvælgelsesproces sikrer ikke kun teknisk kompatibilitet, men også langsigtet stabilitet og lovoverholdelse.

Ved at forstå medium , måleprincip , installationsforhold , og certificeringsbehov , ingeniører og indkøbsspecialister kan opnå optimale resultater - minimere risici og maksimere effektiviteten.

At VNER Electronic Technology LTD , kombinerer vi årtiers felterfaring med avancerede flowmålingsteknologier for at hjælpe vores partnere med at vælge de bedst egnede løsninger til deres applikationer — fra vandbehandling and petrokemiske planter to olie & gas and polysilicium industrier.

Forfattet af Shawn Cao

Direktør, afdelingen for international handel

VNER Electronic Technology LTD
