Valg af elektromagnetisk flowmåler: En gennemprøvet vejledning (foringer, elektroder, ledningsevne)

Hvem er dette til

Anlægsingeniører, procesdesignere, vedligeholdelsesteams og tekniske købere, der har brug feller en hurtig og pålidelig måde at specificere det rigtige magmeter til virkelige forhold.

1) Hvad et Magmeter er (og ikke er)

Elektromagnetiske flowmålere måle ledende væsker med intet spjældelement og ingen bevægelige dele . De udmærker sig inden for slibende og ætsende tjenester og dominerer kommunalt vand og spildevand, kemikalieoverførsel, minedriftsslam og hygiejniske processer (fødevarer og drikkevarer, pharma).

• Styrker: ubetydeligt tryktab, bredt DN-område, stabil nøjagtighed, fremragende kemikalie-/slidmuligheder.
• Grænser: kræver minimal ledningsevne; ikke til kulbrinter/ultrarent vand, medmindre der anvendes design med lav ledningsevne.

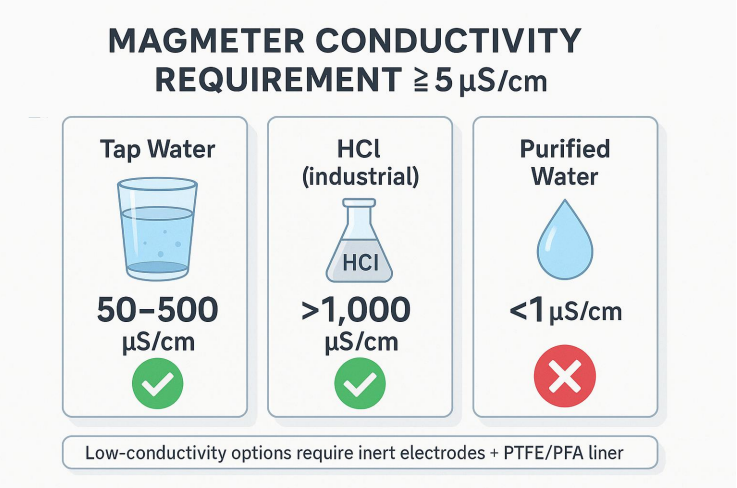

Konduktivitetstærskel (μS/cm)

Standard magmetre kræver ≥ 5 μS/cm . Typiske referencer: Postevand: 50–500, HCl (industrielt): >1.000, renset vand: <1 → ikke egnet.

Grænsetilfælde kan bruge inerte elektroder (Pt-Ir/Hastelloy C) med lavadsorptionsforinger (PTFE/PFA) ; bekræft med producenten.

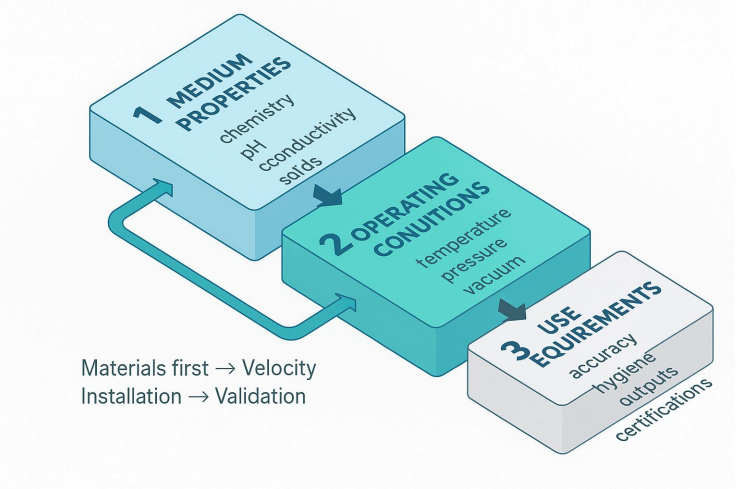

2) 3D-udvælgelsesmodellen

Udvælgelse er ikke en enkelt parameter. Brug en 3-dimensionel beslutning:

Medium egenskaber → Driftsbetingelser → Brugskrav

De fleste fejl (lineangreb, elektrodefejl, store fejl) spores tilbage til ufuldstændige medium data eller uoverensstemmende materialer.

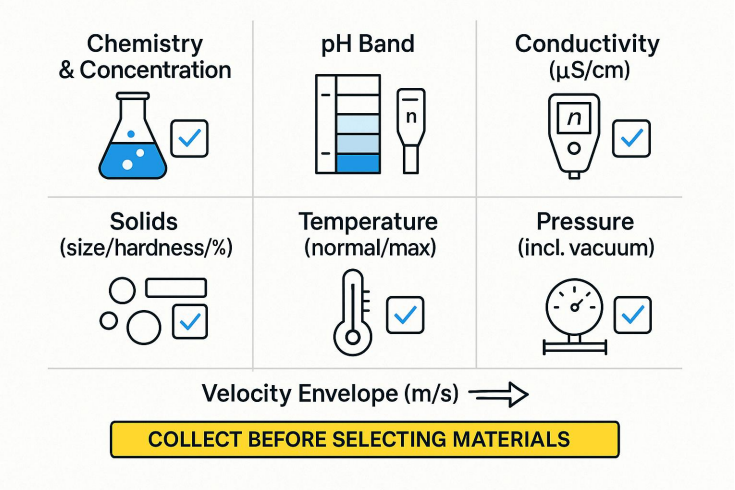

3) Trin 1 — Byg den mellemstore profil (ikke-omsættelige data)

Saml dette inden du vælger materialer:

• Kemi og koncentration: omfatter sporioner (F⁻/Cl⁻) og oxidationsmidler.
• pH-bånd: stærk syre (<2), svag syre (2-6), neutral (6-8), svag alkali (8-12), stærk alkali (>12).
• Ledningsevne: bekræft ≥ 5 μS/cm medmindre du bruger lavkonduktivitetsmuligheder.
• Faste stoffer: størrelse / hårdhed / volumen %. Kvarts eller ≥1 mm → slidbestandige foringer.
• Temperatur: normal og ekstrem (CIP/SIP, solopvarmede løb).
• Tryk: positiv og vakuum (foringer kan kollapse, hvis de ikke er klassificeret).
• Hastighedskonvolut: planlægge for 1–3 m/s (ren service). <0,5 m/s aflejringer; >5 m/s erosion/støj (slibeservice ofte 2-4 m/s).

4) Trin 2 — Vælg foringen (korrosion og temperatur først)

Prioritet: Korrosionsbestandighed → Temperatur → Slid → Tryk.

Vakuum & termisk cykling

Angiv vakuumklassificeret liners, hvis sub-atmosfærisk tryk er muligt. For store ΔT/ΔT·h skal du sikre foring/elektrode CTE-kompatibilitet og respektere produktets T–P vurderingskurve.

5) Trin 3 — Match elektroderne til kemien (og foringen)

Hurtige signaler

• Blegemiddel (NaOCl) → PTFE/PFA Hastelloy C / Titanium.
• HCl uden F⁻ → PTFE/PFA Tantal / Hastelloy C.
• HCl med F⁻ → PTFE/PFA Hastelloy C / Pt-Ir (undgå Ta).
• Varm/stærk NaOH → PTFE/PFA Hastelloy C (316L kun for mild/kølig ætsning).
• Slibende opslæmning → polyurethan/keramik liner robuste elektroder; størrelse for 2-4m/s .

6) Størrelse for hastighed (ikke for trykfald)

Magmetre tilføjer ubetydeligt hovedtab. Større måleren så normal driftshastighed lander i målbåndet.

• Rene væsker: 1–3m/s (støjsvag, stabil, lav begroning).
• Slibemiddel: 2–4 m/s til selvrens; cap toppe for at begrænse erosion.
• Lav ledningsevne: beskedent højere hastighed kan forbedre SNR.
• Meget lavt flow: overveje nedskæring (reducere) for at nå målhastigheden.

Et minuts størrelseseksempel

Givet 20m³/h i DN50 (ID ≈ 52,5 mm):

Område A = π·(0,0525²)/4 ≈ 0,00217m² → v = Q/A = 20/3600 / 0,00217 ≈ 2,56 m/s → inden for slibebånd; for ren service, overvej DN65.

7) Installer for signalkvalitet

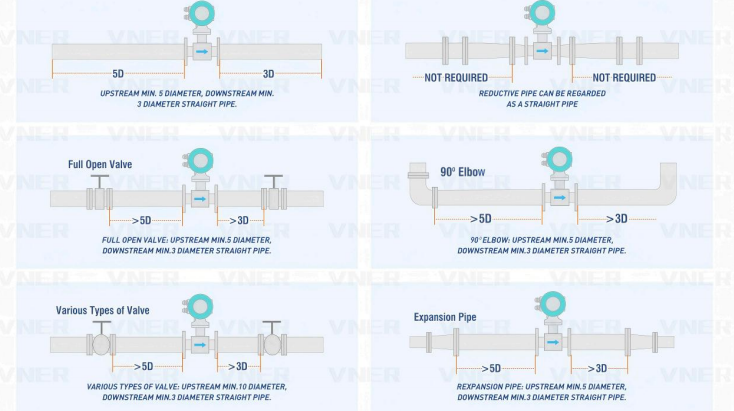

• Lige løb: 5–10D opstrøms, 2–3D nedstrøms (mere efter albuer/ventiler/reducere).
• Orientering: vandret med elektroder kl. 3 & 9; lodret op-flow foretrækkes.
• Hold røret fyldt: aktiver registrering af tomme rør; undgå medført luft.
• Jording: jordingsringe/elektroder for en stabil reference.
• Pakninger og muffer: liner-kompatibel; undgå indtrængen i boringen.
• Begroningsmedier: foretrækker glatte liners (PTFE/PFA) og korrekt hastighed

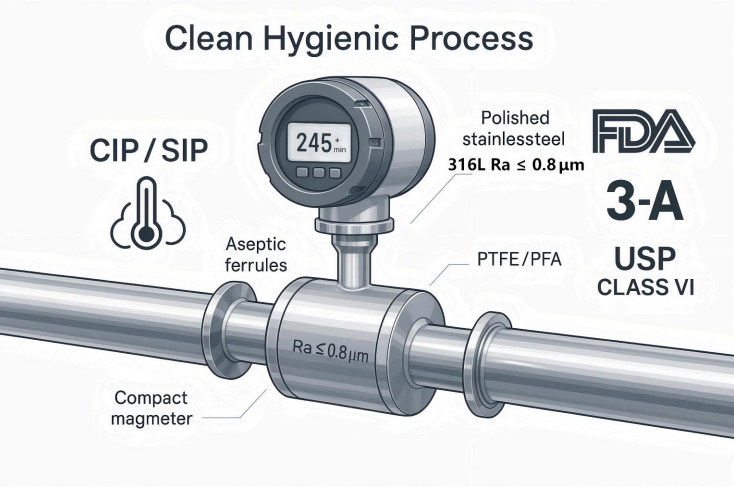

8) Sanitær (mad og medicin)

• Befugtede dele: 316L; PTFE/PFA liners; polerede elektroder (f.eks. Ra ≤ 0,8μm ; angiv ≤ 0,4 μm hvis nødvendigt).
• Forbindelser: Tri-Clamp, DIN11851, aseptiske hylstre; definere overfladefinish.
• CIP/SIP: verificer vaskemiddel- og dampgrænser (tid/temperatur).
• Overholdelse: FDA/3-A/USP KlasseVI/materialesporbarhed; sømløse foringsdesign for at undgå hold-up.

9) Hurtig udvælgelsesmatrix (udgangspunkter — bekræft datablad)

• Kommunalt vand/spildevand → Liner: Gummi / ETFE / PTFE; Elektrode: 316L (opgradering til HastelloyC for stærke oxidationsmidler).
• 30% HCl (kemisk) → PTFE/PFA HastelloyB/C / Tantal (gør ikke brug 316L).
• 20% NaOH (kemisk) → FEP/PTFE HastelloyC (316L for <10% og køligt).
• Neutral minedriftsgylle → Polyurethan or Keramik hårdmetalelektroder ; 2-4m/s ; lodret installation.
• Syreudvaskningsopslæmning → Keramik Tantal (overvåg pH; undgå F⁻ med Ta).
• Industrielt organisk spildevand (f.eks. ethanol) → FEP/PTFE HastelloyC ; bekræfte eksplosionsbeskyttelse.
• Dosering af blegemiddel → PTFE/PFA HastelloyC/Titanium.
• Varm kedel make-up (100–150 °C) → PFA/keramik Titanium ; isolere; sikre lav jordmodstand.
• Afkølet saltlage (CaCl₂, -20…5 °C) → PTFE/FEP Titanium ; bekræft lavtemperaturforingens sejhed

10) Bekræft før du køber (undgå dyre overraskelser)

• Materiale kompatibilitet: kontroller korrosionsdata ved faktisk koncentration og temperatur (mål ≤ 0,1 mm/år).
• Temperatur-tryk kurve: respekter foringsde-rating (f.eks. PTFE-trykgrænse ved forhøjet T).
• Særlige forhold: vakuum vurdering; termisk cykling (ΔT/h); liner/elektrode CTE kamp.
• Leverandørafmelding: give komplet medium/betingelser; anmode om a fitness rapport . For kritiske punkter, gør fordybelsesprøver (f.eks. 72 timers elektrodeopblødning).

11) Almindelige faldgruber og rettelser (med resultater)

• Ignorerer spor urenheder (f.eks. F⁻ i HCl) → forkert elektrode; hurtig fiasko.
  Ret: fuld sammensætning inkl. sporioner; vælge Ta/Hastelloy C/Pt-Ir efter behov.

• Undervurderet temperatur/tryk → liner ældes eller svulmer.
  Ret: vælg på yderpunkter (f.eks. maks. T 10 °C, maks. P 20 % ); følg T–P-kurven.
• Undervurderer slid → hurtig linerslitage i gylle.
  Ret: Polyurethan/Ceramic liners, korrekt hastighed/orientering.
• Køber til laveste pris → hyppige udskiftninger; høj nedetid.
  Ret: vurdere livscyklus omkostninger (capex 5-års vedligeholdelse).

• Manglende sanitære detaljer → risici for ophobning og kontaminering.
  Ret: sømløse foringer, polerede elektroder, dokumenteret overensstemmelse.

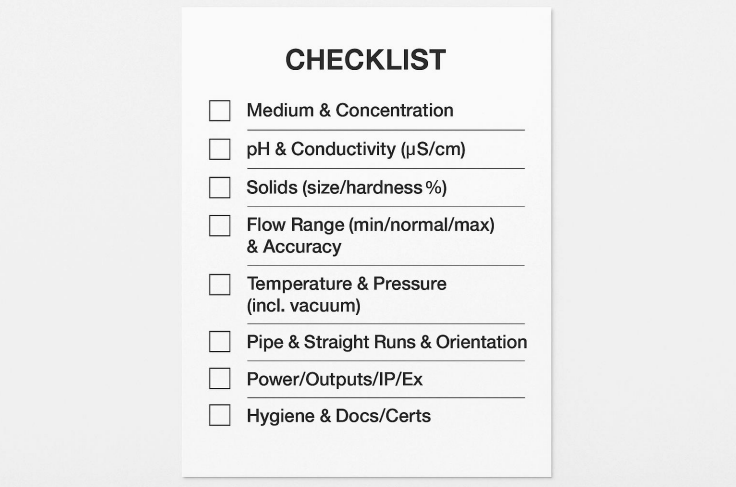

12) RFQ/Størrelsestjekliste (vedhæft din forespørgsel)

1. Medium og koncentration, pH, ledningsevne (μS/cm)
2. Faste stoffer: størrelse / hårdhed / % vol. (hvis nogen)
3. Flowområde (min/normal/max), mål for nøjagtighed, foretrukket hastighedsbånd
4. Temperatur (normal/maks.), Tryk (maks., evt vakuum )
5. Rørstørrelse/standard/materiale, ligeløbstilgængelighed, orientering
6. Strøm og udgange (4–20mA/HART, puls, RS-485), IP/ex-sikker
7. Hygiejniske behov (overfladefinish, forbindelser, CIP/SIP)
8. Dokumentation (kalibrering, MTR'er) og regionale certificeringer

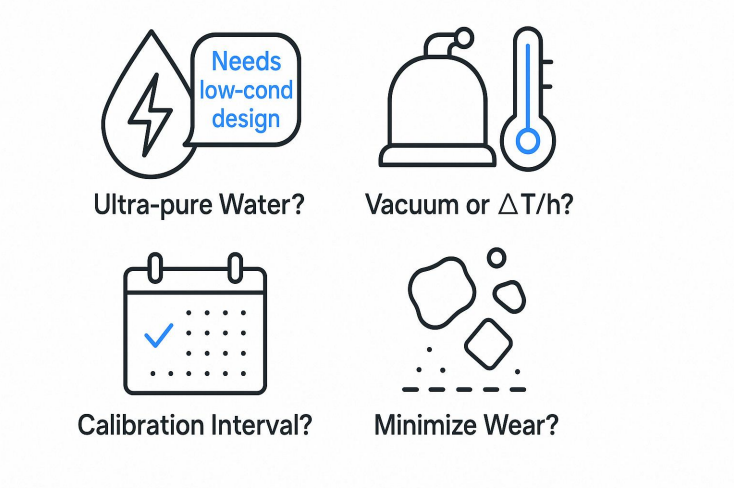

13) Ofte stillede spørgsmål

Q1. Kan magmetre måle ultrarent vand?

Kun med lav ledningsevne design og omhyggelig validering. Standardenheder kræver ≥ 5μS/cm.

Q2. Hvad hvis min linje ser vakuum eller hurtige temperatursvingninger?

Brug vakuumklassificeret liners og check CTE-matchning /ΔT grænser.

Q3. Hvor ofte skal jeg kalibrere?

Typisk service: årligt . Kritisk forældremyndighed/dosering: 6 måneder eller pr. webstedspolitik.

Q4. Hvordan minimerer jeg slid i gylle?

Vælg slidbestandige foringer (Polyurethan/Keramik), behold 2-4m/s hastighed, lodret op-flow.

Konklusion (ordenen der virker)

1. Materialer først (liner elektroder) fra en komplet medium profil.
2. Størrelse for hastighed (ikke trykfald).
3. Installer for signalkvalitet (lige løb, fuld rør, jording).
4. Valider mod T–P-kurven, vakuum og termisk cykling.

At følge denne ordre gør valg af magmeter til en gentagelig ingeniørproces, der leverer nøjagtighed og sænker livscyklusomkostningerne.

VNER VE Series EMF — Fra hygiejnisk til kraftigt, en komplet Magmeter lineup

Forkortelser: CR = Kloroprengummi; PU = polyurethan; PTFE = polytetrafluorethylen; FEP = F46; PFA = Perfluoralkoxy; ETFE = Ethylentetrafluorethylen; Pt-Ir = platin-iridium; Ti = titan; Ta = Tantal.
